レーザ加工ヘッド オプション
観察系ユニット Monitoring Unit

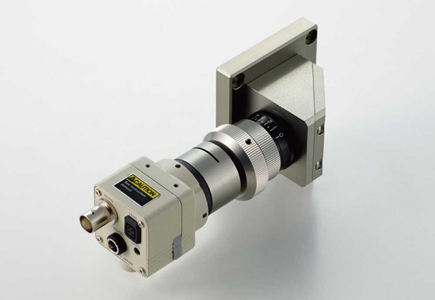

同軸HDカメラユニット

 加工点を同軸で撮影し出力するカメラ。ラインインサータの機能も備え、同軸カメラで撮影した画像にクロスラインや図形を出力できます。
※画像はイメージです。(カメラ本体は、実際とはことなります。)

パワーモニタセンサ

 レーザ出力をモニタするセンサ。モニタアンプを通すことで、電流信号を電圧信号に変換してアナログ出力することができます。
※OPTICEL D30・D40・D50の下記の仕様で対応可能です。
①発振器:シングルモードCW 拡り角:50mrad以下
 出力:300W以下 コリメーションレンズ:80㎜以上
②発振器:マルチモードCW 拡り角:80~100mrad以下
 出力:1000W以下 コリメーションレンズ:100㎜以上
※OPTICEL A50の仕様は、別途ご相談ください。

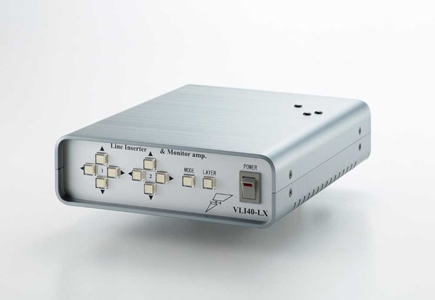

モニタアンプ

 パワーモニタセンサの電流信号を0~10Vの電圧信号に変換してアナログ出力します。
※画像はイメージです。

10.1インチ液晶モニタ

 同軸HDカメラユニットの画像を映す液晶モニタ。カメラのラインインサータ機能で設定した図形やスケールを重ねて表示します。

レーザ iCenter

 レーザ iCenterは、同軸カメラのないレーザ切断ヘッドにてノズル調芯の精度及び作業性向上を実現する製品です。詳細は下記のチラシをご参照ください。


※仕様は予告なく変更する場合がございます。
