レーザックスのハンドトーチ型ファイバーレーザ溶接機のラインナップは全部で3種類！
加工する材料や溶接の溶け込み量でモデルを選択できます。
※下記は当社加工実績によるものです。溶け込み深さ、溶接の可否などは素材により異なりますので、実際には実機による確認が必要です。

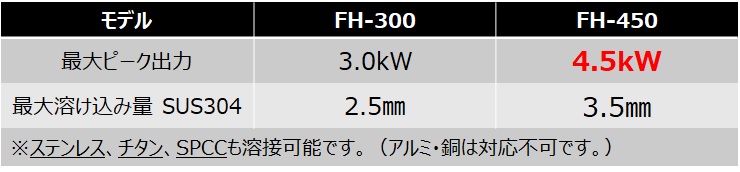

■ステンレス系の溶接が得意な FH-300 & FH-450
■アルミの溶接が可能な FH-500＋
レーザックスのファイバーレーザ溶接機の5つのメリット
1. FH-300・FH-450は、パルス発振のレーザ発振器を搭載していることから、薄板の溶接が得意！
加えて、スポット溶接と重ね溶接にも最適！
ファイバーレーザは細く深い溶込みを得られる特徴があり、母材への熱影響が少ないため、ひずみが発生しにくい溶接方法です。
そして、レーザックスの溶接機は、パルス発振※のレーザを採用しているので、熱影響がより少なく、下写真のような綺麗なビートで薄板の溶接が可能です。
※パルス発振とは・・・短い時間・間隔で繰り返しレーザを出射する方式。レーザが出射されない時間があるため、材料への熱影響が少なくなる。
■SUS304 t=1㎜ 突合せ溶接
熱影響の少なさから、スポット溶接や重ね溶接にも最適です。
2. FH-500＋は、ワブリング機能を搭載したトーチを採用し、アルミの溶接が可能です！
レーザ光をwobble（回転）させるワブリング機能付きのL字型トーチが特徴です。
ワブリング機能でアルミの溶接も可能となり、下記のように綺麗なビードで溶接ができます。
3. ＦＨは熟練度要らず、初心者スタッフも溶接加工の即戦力になれます！
トーチのボタンを押すだけでレーザが出射され、えんぴつで線を描くように溶接ができるため、初心者スタッフもすぐに溶接ができます。
また、タッチパネルでレーザの加工条件の設定・登録が可能で、操作も簡単！初期設定でレーザの溶接条件のレシピ登録もあります。
レーザの溶接条件出しが不安という方も、レーザックスのジョブショップならではのレーザ加工の豊富な知識や経験から『質の高い』溶接の条件出しもお手伝いできます。
4. 安心の国内生産！
5. デモ対応～設備導入後も寄り添います！安心のサポート体制
導入前
♦デモ対応
溶け込み深さ、溶接の可否などは素材により異なりますので、レーザックスでは実機デモをおすすめしています。実際に体験することで、ハンドトーチの使い勝手や条件設定方法の確認もできます。愛知県または横浜市での実機デモと、出張デモのご依頼を受付中です。
下記のフォームから、ご希望の会場や日程などをお知らせください。
▶デモ会場の所在地
株式会社レーザックス 本社
〒472-0017 愛知県知立市新林町小深田７番地 TEL：0566-45-5331（周辺機器部直通） FAX：0566-85-2325
株式会社レーザックス レーザテクニカルセンター
〒223-0057 神奈川県横浜市港北区新羽町1199-1 電話番号：045-549-0480 FAX番号：045-549-0481
導入
♦ 溶接の条件出しサポート
レーザックスはレーザ加工のジョブショップです。ジョブショップならではのレーザ加工の豊富な知識や経験から、『質の高い』溶接の条件出しサポートが可能です。
♦ 安全面のサポート
レーザ溶接機にも安全対策が施されていますが、導入後も安心してお使いいただけるよう 安全講習も実施しています。
ジョブショップとしてレーザを実際に扱っているからこそ安全面の サポートもお任せください。
導入後
♦保守・メンテナンスのサポート
・安心して長く使用いただけるよう年次点検も実施しています。レーザの出力や焦点の確認を実施します。
・修理では、不具合等が発生した場合は2カ所のサービス拠点 （愛知県知立市・神奈川県横浜市）をベースに最善を尽くして対応します。
レーザックスでは、デモ機を保有していますので、生産を止めないために場合によっては、デモ機と入れ替えて修理を実施するといった臨機応変な対応をしています。国内メーカだからこそ、導入後の不具合対応も安心してお任せください。
♦半自動化対応 ～ロボットモード～
「一部の溶接は手ではなくて、自動化したい・・・」というお客様向けにロボットモードという 機能があります。ハンドトーチを協働ロボットに取り付けて、モードを変更するだけで、 溶接の自動化が可能です。 詳細を知りたいかたはぜひお問い合わせください。
製品仕様

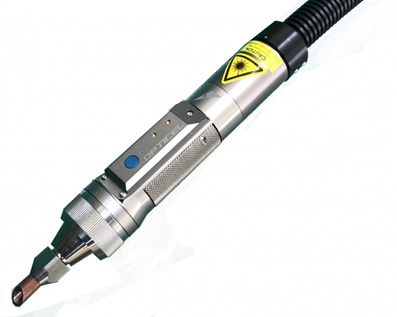

FH-300 & 450用
安定感のあるストレート型トーチ

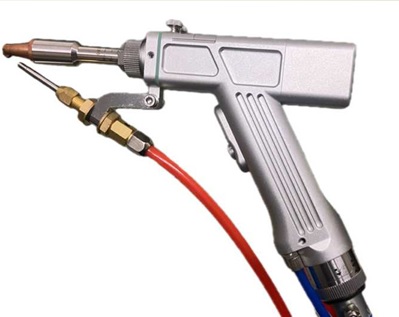

FH-500＋用
ワブリング機能を搭載したL字型トーチ

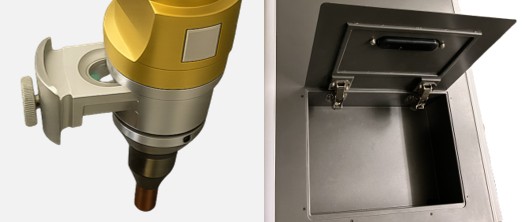

安全対策
3つの安全インターロックで、レーザが意図せず出射されるのを防ぎ、作業安全性を確保します。
使い勝手を大幅に向上
ワイヤレスタッチパネル(オプション)で、条件設定を手元で操作可能。トーチ回転機構で持ちやすさも向上しました。
小型・空冷・移動可能
コピー機1台のコンパクトサイズ。発振器は空冷のチラーレスモデルなので、配管を気にせず移動可能です。
加工サンプル
■ FH-300 & FH-450
SUS304 箱物溶接
円筒溶接
SUS304 t0.8にナット溶接（ナット側）
SUS304 t1.0にφ0.4肉盛り（置きワイヤー）
ステンレス パイプ溶接
ステンレス+鉄パイプ継ぎ
SUS304 t1.0+1.0 角継手溶接
ボンデ鋼板 t1.0+1.0 角継手溶接
SUS304 t0.5+0.5 突合せ溶接
SUS304 円弧形状の溶接
ボンデ鋼板+SUS304 異材・差厚溶接
SUSパイプ固定溶接（フィラーなし）
■ FH-500＋ 材質：アルミ（A5052）
t1.5 凸角溶接
t1.5 凸角溶接
t1.0 隅肉溶接
