レーザ加工システム
【NEW】LOCoSレーザシステム
OPTICELLOCoSシリーズを搭載したレーザシステムです。
ラックタイプ発振器、ラックタイプチラーを採用すればフットプリントを少なくすることが可能です。従来、レーザ加工機からレーザ発振器、チラーをそれぞれ制御する必要がありましたが、本システムではそれらの制御を一括管理いたします。
レーザ加工機からはLOCoSとのやり取りのみで済ませられますので、セットアップメーカ様の負担を削減することが可能です。

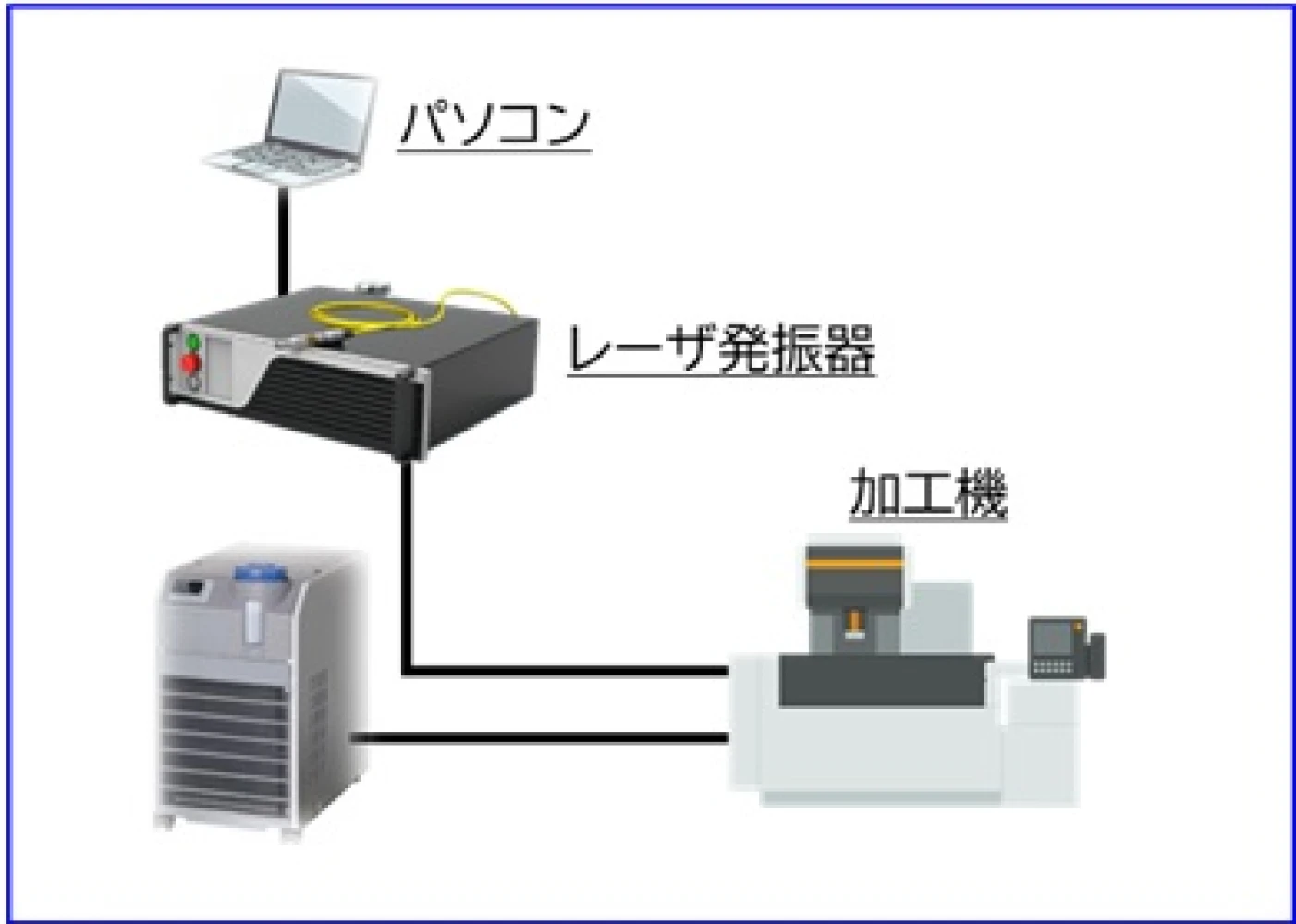

従来のシステム構築

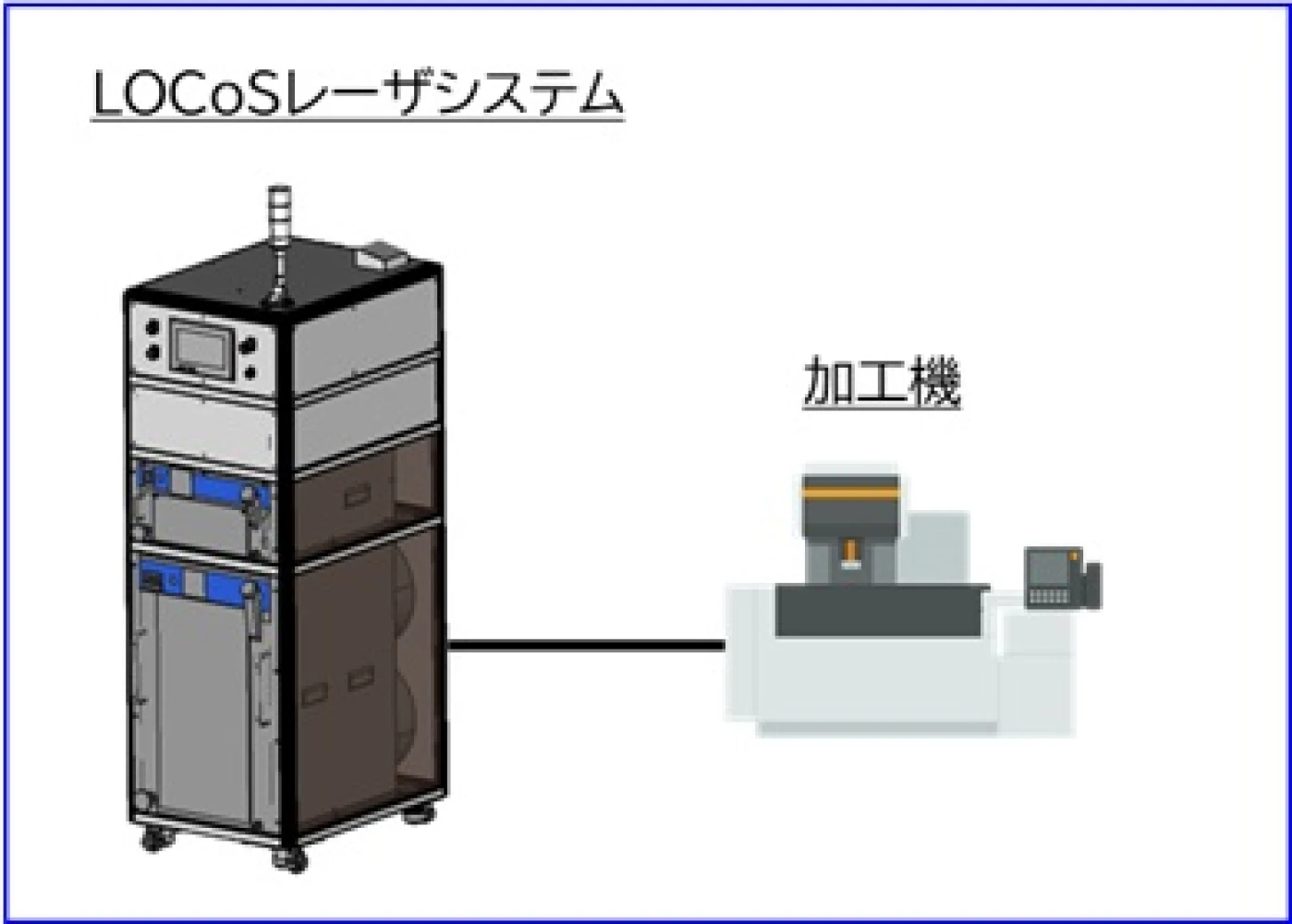

LOCoSシリーズを使った新提案
レーザ加工機の導入支援

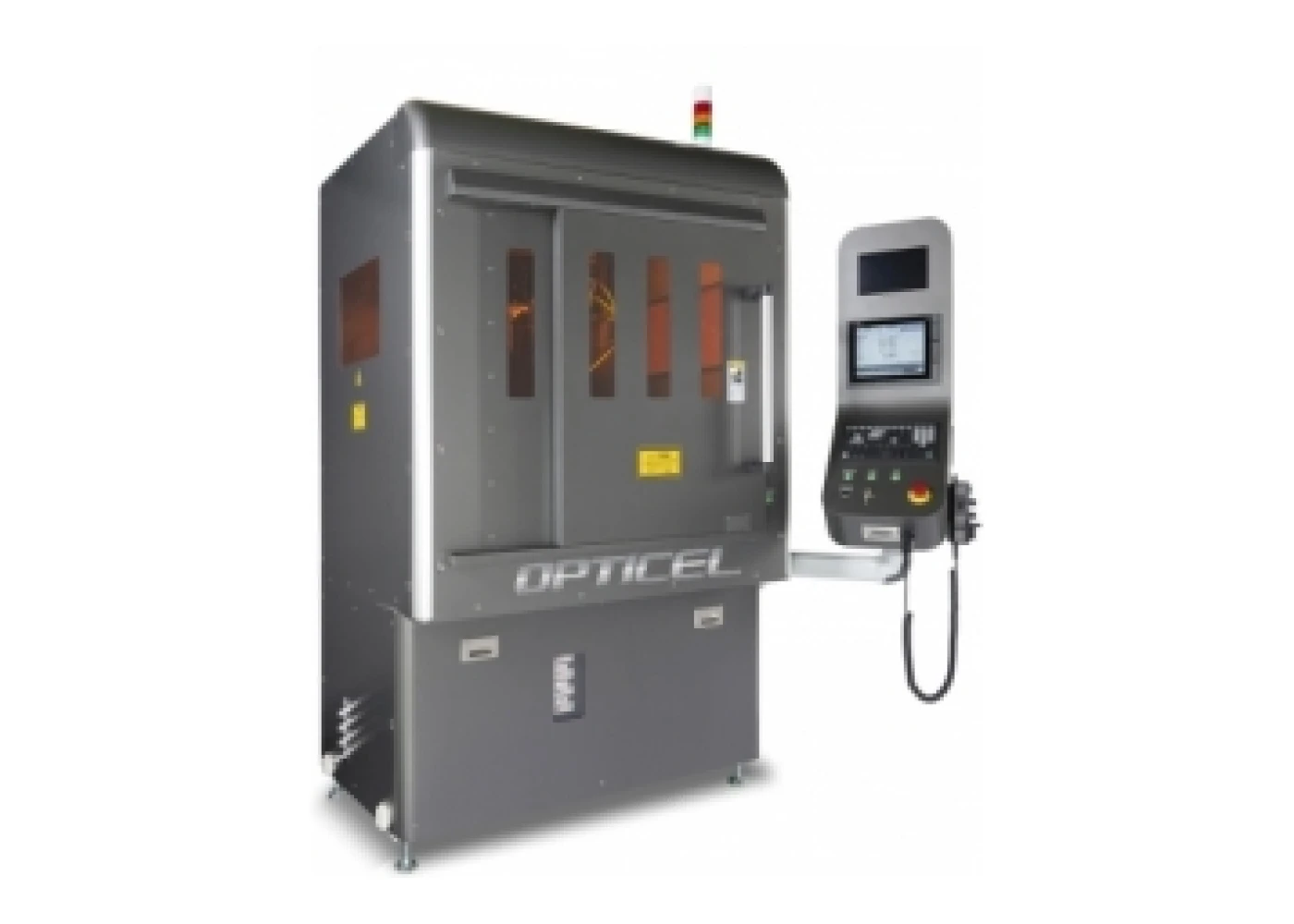

OPTICEL LS-300
当社オリジナル加工機（ベースマシン）OPTICEL LSシリーズの基本仕様と導入例をご紹介します。

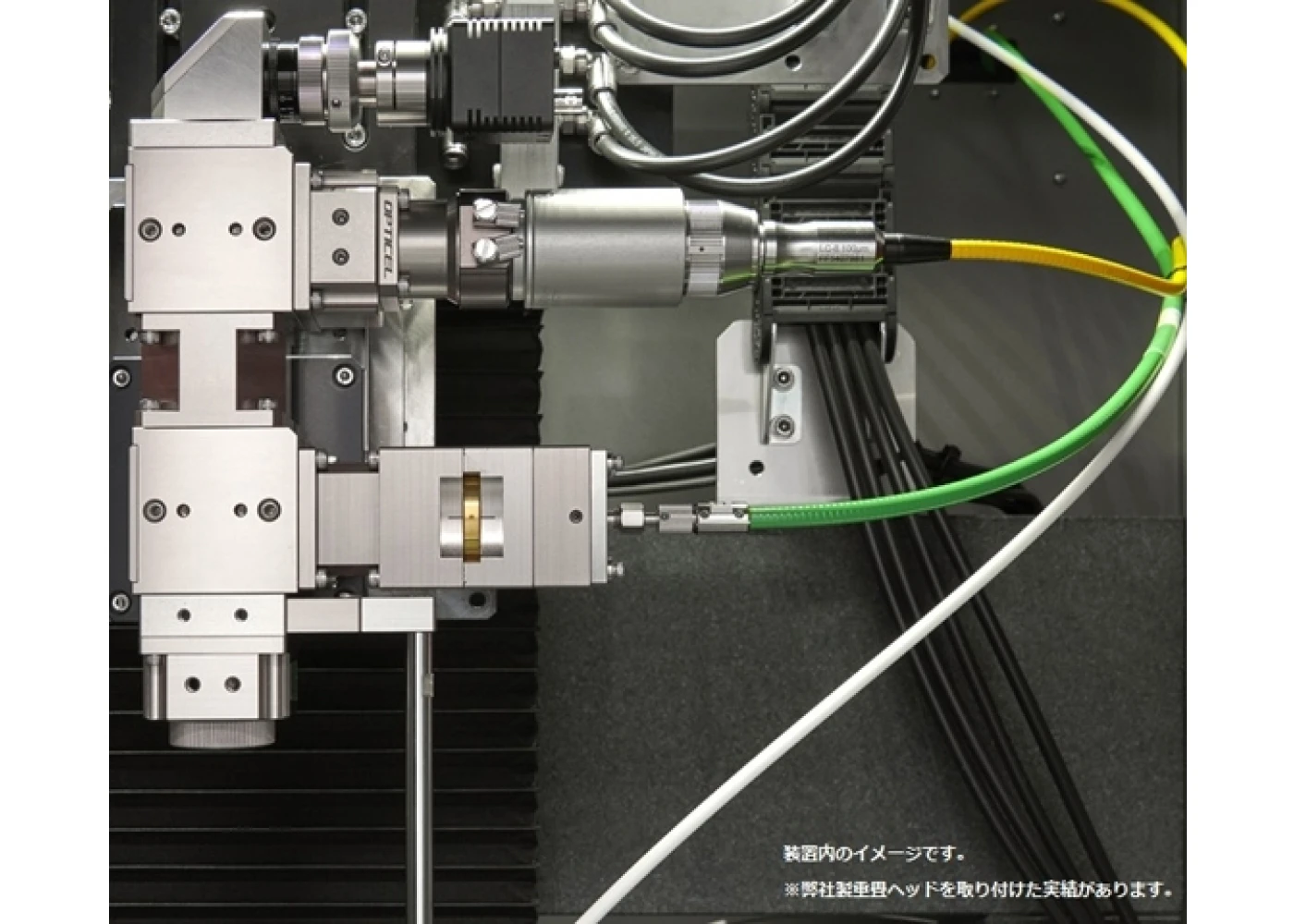

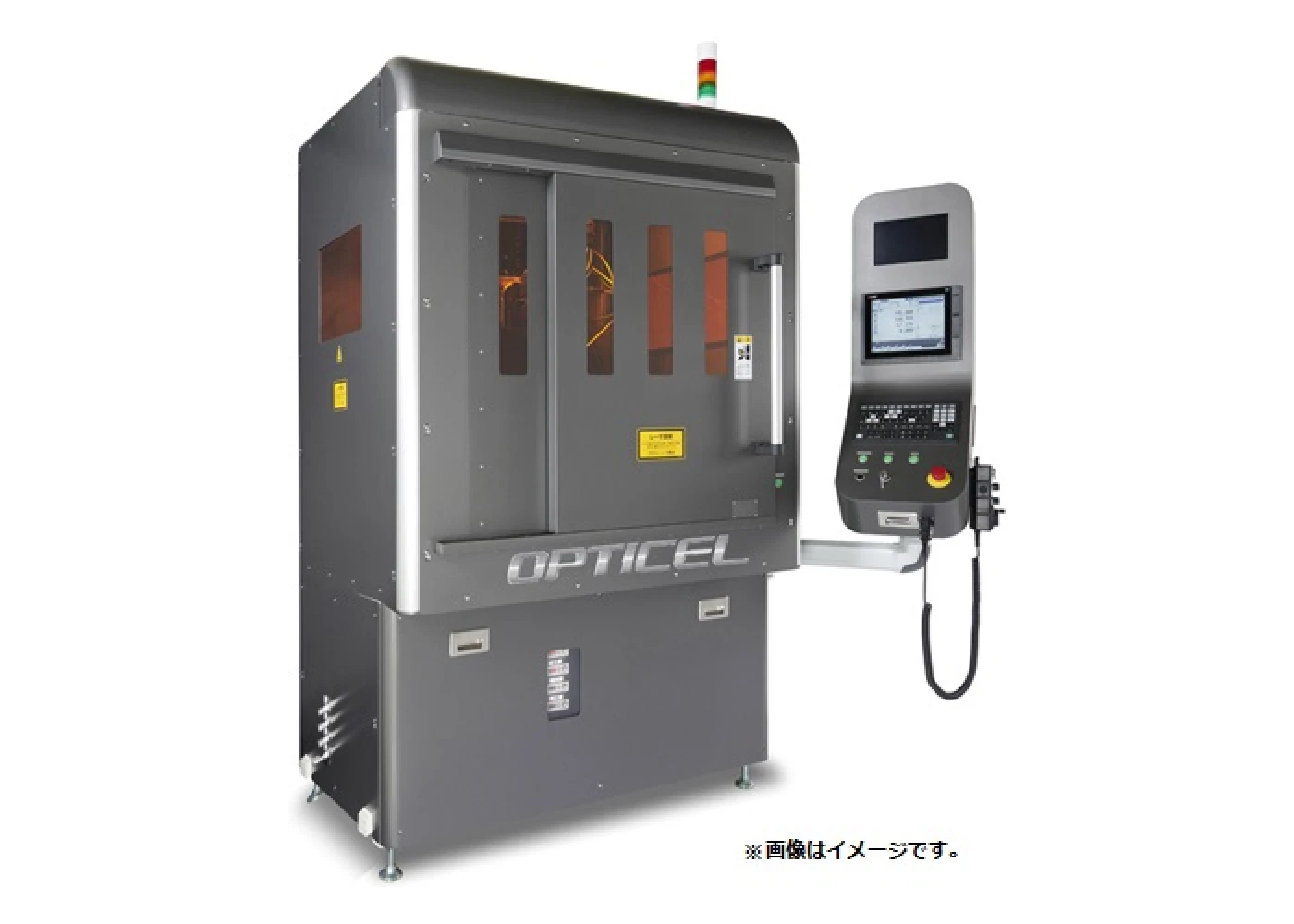

OPTICEL LS-300の特長
- コンパクトでスタイリッシュ
- 操作パネルを集中的に配置し、無駄のない操作を実現
- NC標準搭載各種発振器メーカとジョイント可能
- オプションでR軸を追加可能
基本仕様
| LS-300 | ||
|---|---|---|
| テーブル | サイズ (㎜) | 300 x 300 |
| 最大耐荷重 (kg) | 40 | |
| ストロクーク (有効ストローク) |
X軸 | 300 (290) |
| Y軸 | 300 (290) | |
| Z軸 | 400 (390) | |
| 送り速度 (X軸/Y軸) |
加工速度 (mm/min.) | 1～10,000 |
| 早送り速度 (mm/min.) | 20 | |
| 電源容量 | サイズ (㎜) | 8 |
| 設置寸法 | 幅 (㎜) | 1,420～1,800 |
| 奥行 (㎜) | 1,400～1,640 | |
| 高さ (㎜) | 2,400 | |
| 重量 (kg) | 1,000 | |
| コントローラ | CNC | MITSUBISHI M80 |
※仕様は予告なく変更する場合がございます。
※本加工機は全て受注生産となります。

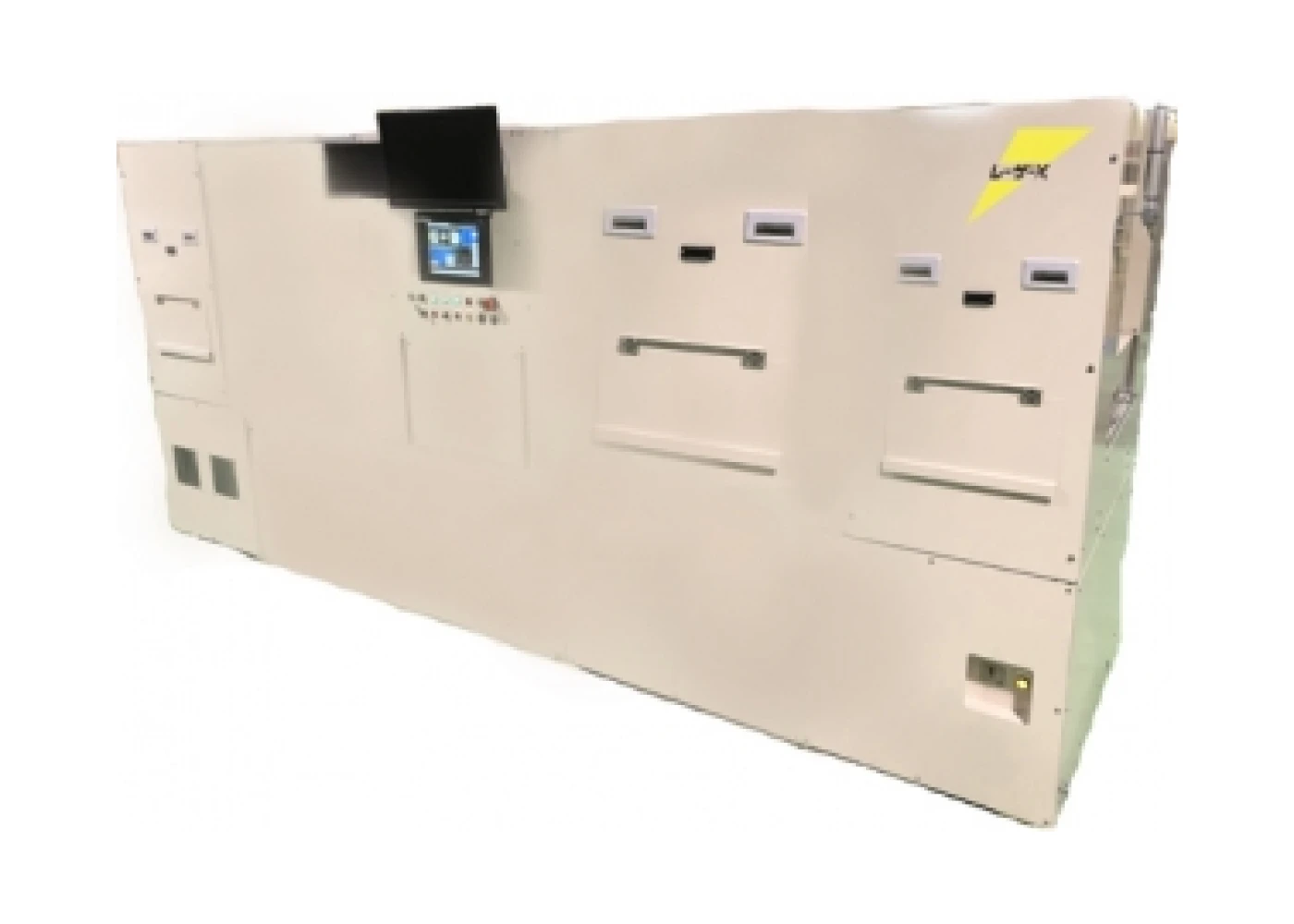

その他加工機の導入例
レーザックスでは、お客様のご要望に応えるため、加工機のカスタマイズ対応も行っており、その例をご紹介します。

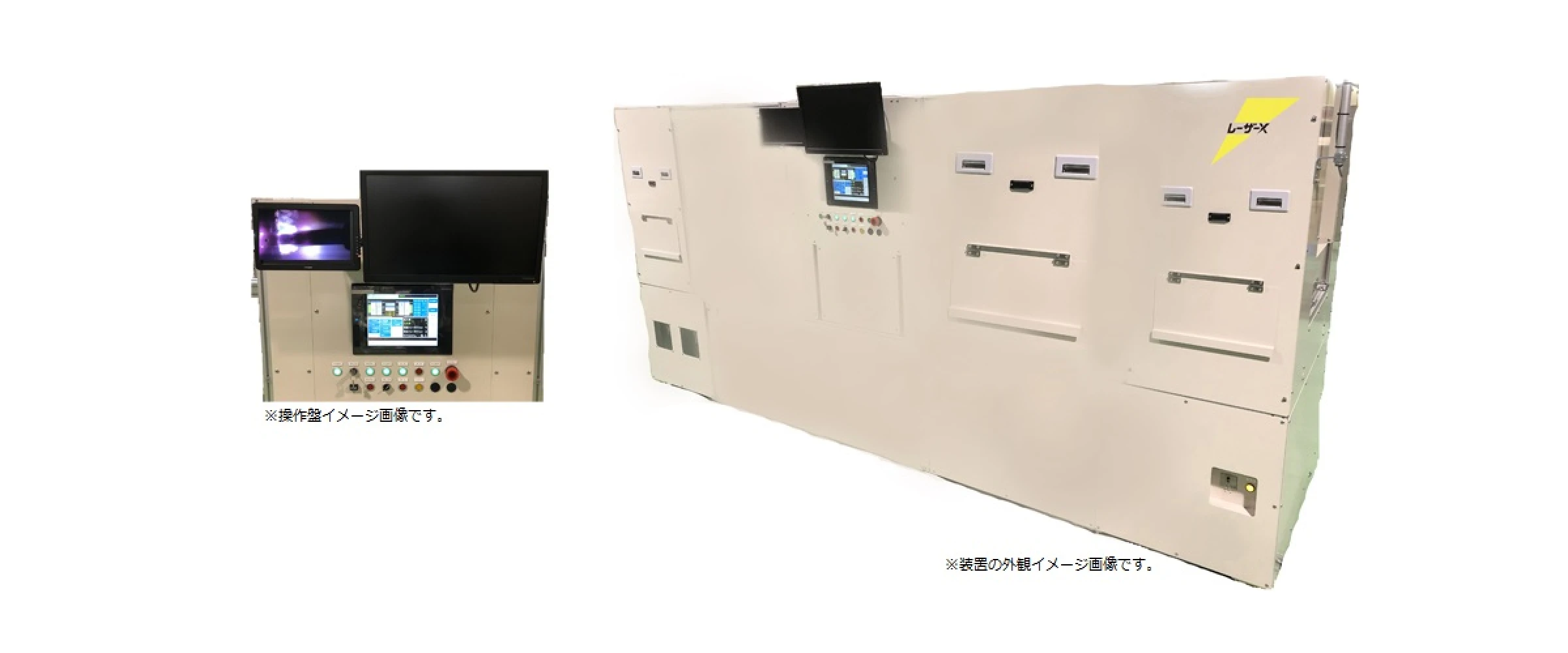

レーザクリーニング装置
- 特殊表面処理膜のレーザ除去が可能
- ワーク自動搬送によるオートメーション化
- 3面同時加工でタクトタイム短縮

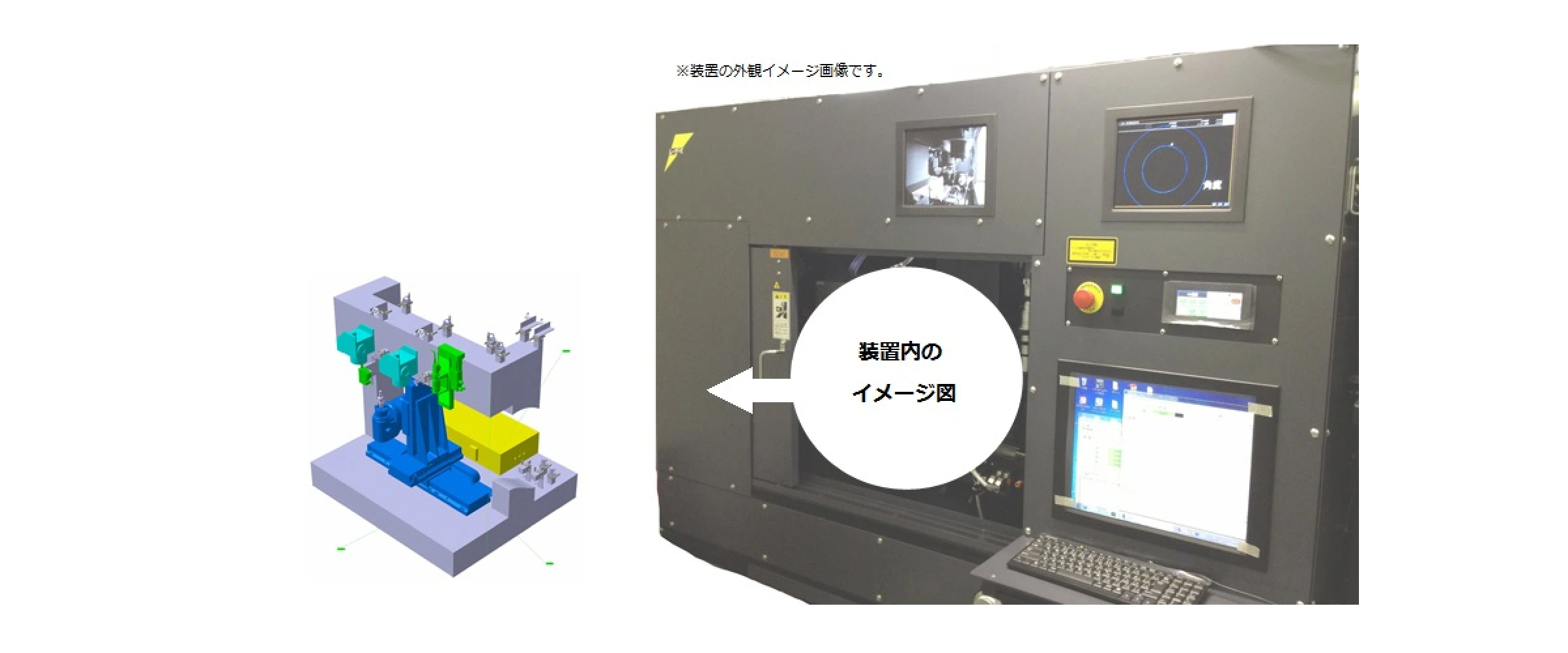

超短パルスレーザを用いたレーザ加工機
- 加工に応じて、3波長（355nm、532nm、1064nm）の切替が可能
- ワンチャックで、加工と計測が可能
