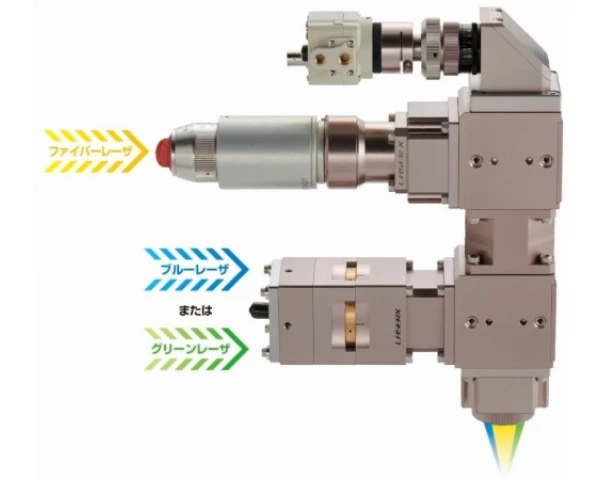

ハイブリッドヘッド　Hybrid Head

ファイバーレーザのみでは難しい銅やアルミへの加工を改善するため、
吸収率が高いグリーン、ブルーレーザの重畳を可能とするハイブリッドヘッドをご紹介します。

また、当社では、ブルーレーザ、グリーンレーザ以外にも
お客様のご要望の波長に対応した加工ヘッド（導入例：2μmレーザ発振用）の製作も行っています。

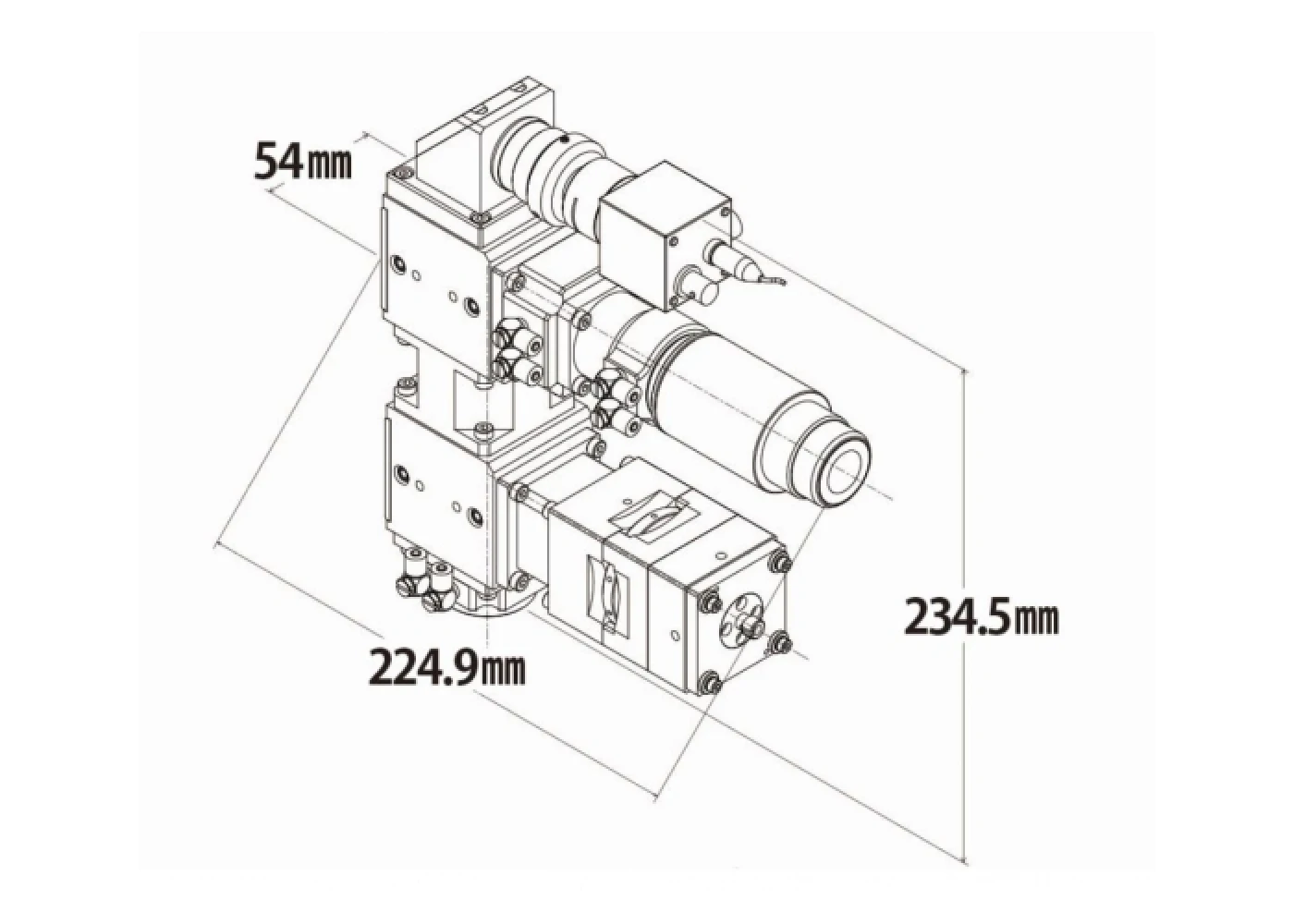

図の仕様は、以下です。

	HV-D30	HV-D50
対応レーザ	ファイバーレーザ (λ=1070nm±20) / ブルーレーザ (λ=450nm) / グリーンレーザ (532nm)
対応出力	ファイバーレーザ：～3kW ブルーレーザ：～1kW グリーンレーザ：～1kW	ファイバーレーザ：～8kW ブルーレーザ：～3kW グリーンレーザ：～1kW
冷却方式	なし (※1) /　水冷	水冷
コリメーションレンズ fc (㎜)	ブルーレーザ・グリーンレーザ用: 50 ※ファイバーレー用のレンズラインナップはOPTICEL Dシリーズをご参照ください。
フォーカシングレンズ ff (㎜)	100 ※カスタマイズ対応可能。他ラインナップは別途ご相談ください。
ファイバーコネクタ	QBHコネクタ他、発振器に合わせて対応可。
重量 (kg)	約2.5	約4.0 (想定)
オプション	同軸HDカメラユニット / ノズル (※2)

※1: 1kW以上は要水冷となります。
※2: ノズルは専用設計が必要となりますので、別途ご相談ください。
※仕様は予告なく変更する場合がございます。

ブルーレーザ、グリーンレーザ以外にもお客様のご要望の波長に対応した加工ヘッドの製作も行っています。

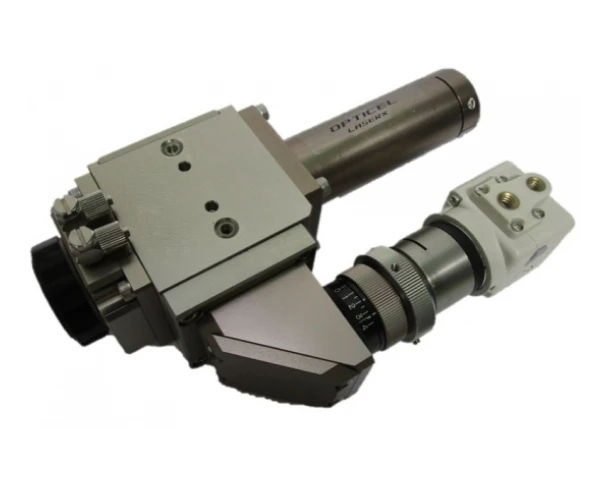

半導体レーザ(λ=880～940nm)やファイバーレーザ(λ=1070nm)では加工が難しい樹脂・透明樹脂への吸収性の良い2μmレーザに対応した加工ヘッドを製作しました。

※1:詳細は別途ご相談ください。
※加工ヘッドの画像はイメージです。

2μmレーザは、半導体レーザ（λ=880～940nm) (※1) やファイバーレーザ（λ=1070nm）では加工が難しい樹脂、透明樹脂への吸収特性があります。2μmレーザを使用することで、IR吸収材なしで、材料表面から加工が可能となります (※2)。

PMMA = アクリル樹脂

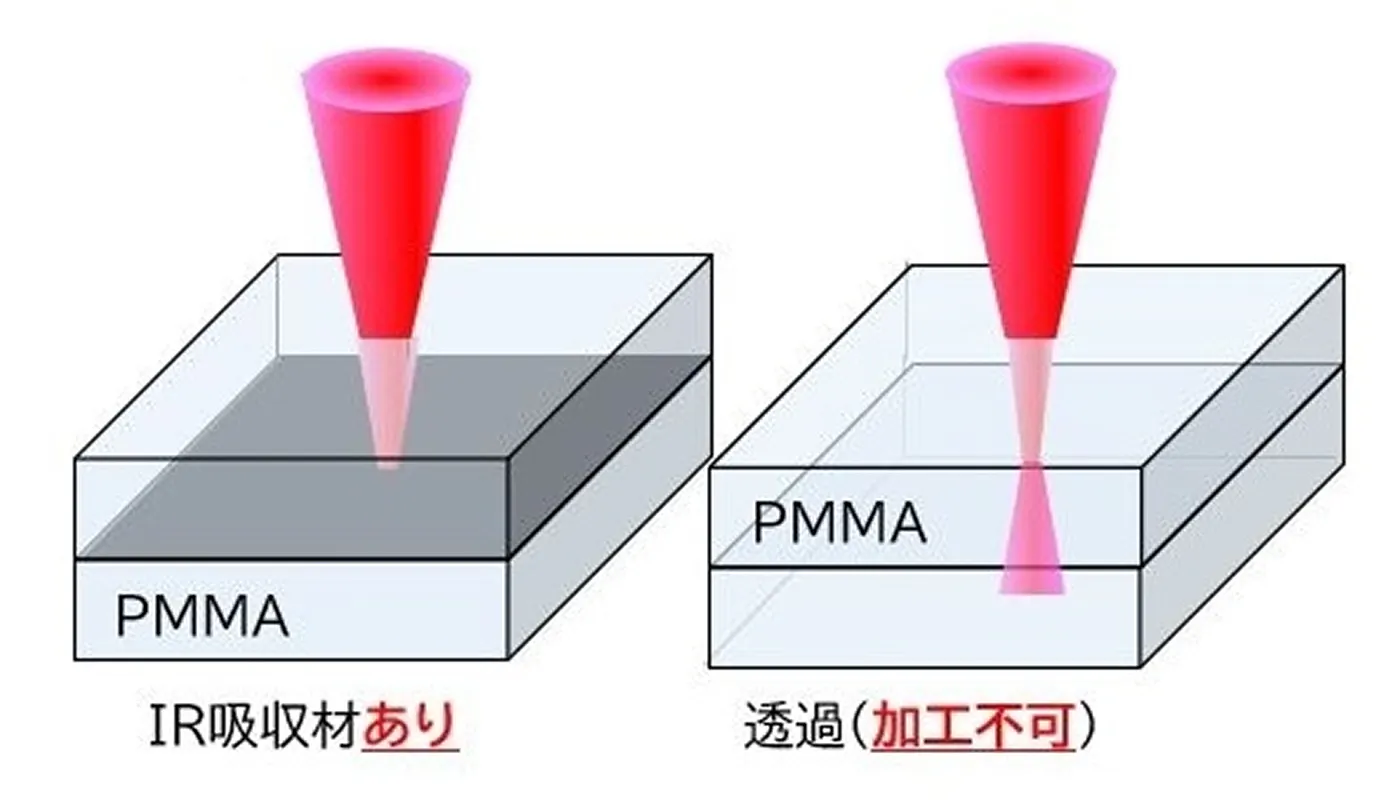

※1 λ=880～940µmの場合

材料への透過率が高く、透明樹脂に対しては加工不可です。
溶着するためには、中間にIR吸収材の添加が必要です。

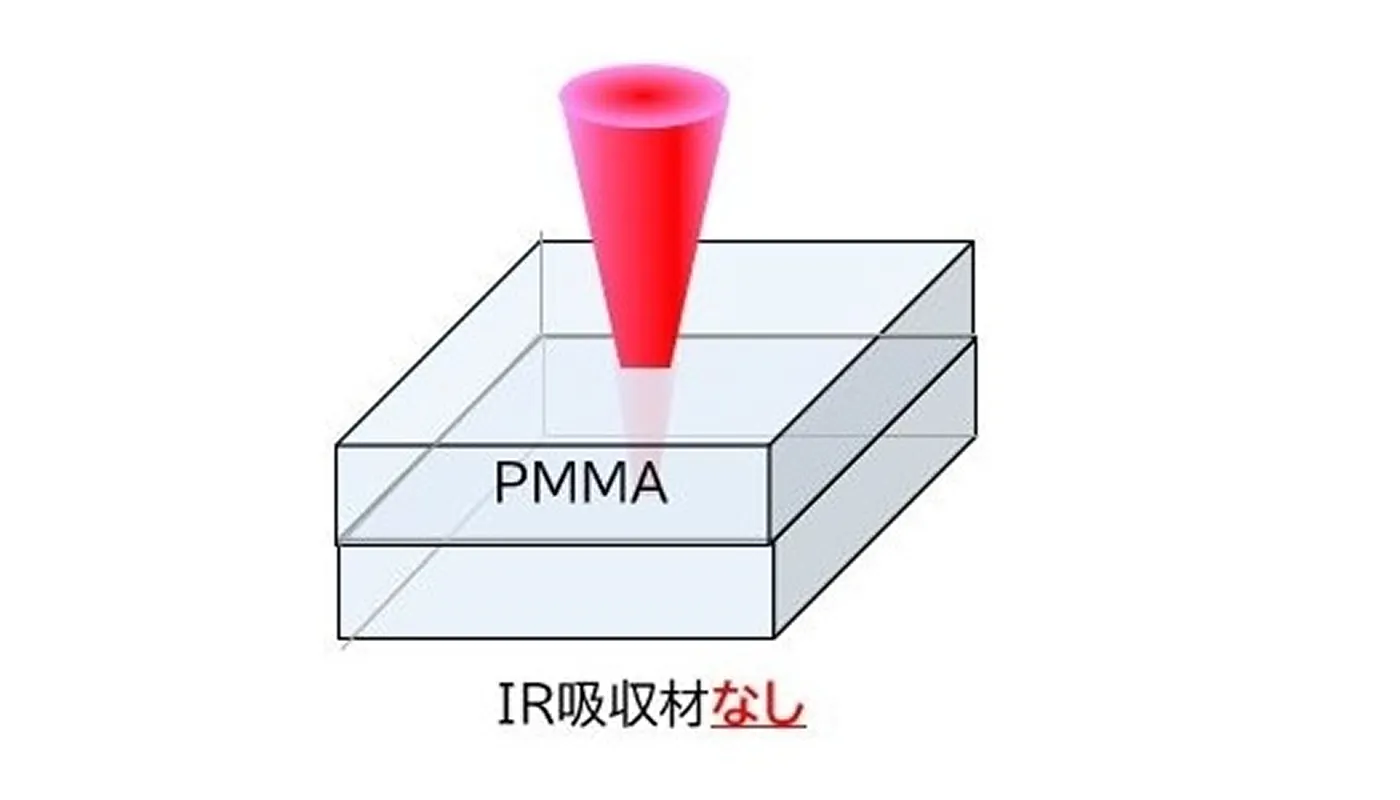

※2 λ=2µmの場合

IR吸収材なしで、材料表面から加工可能/です。

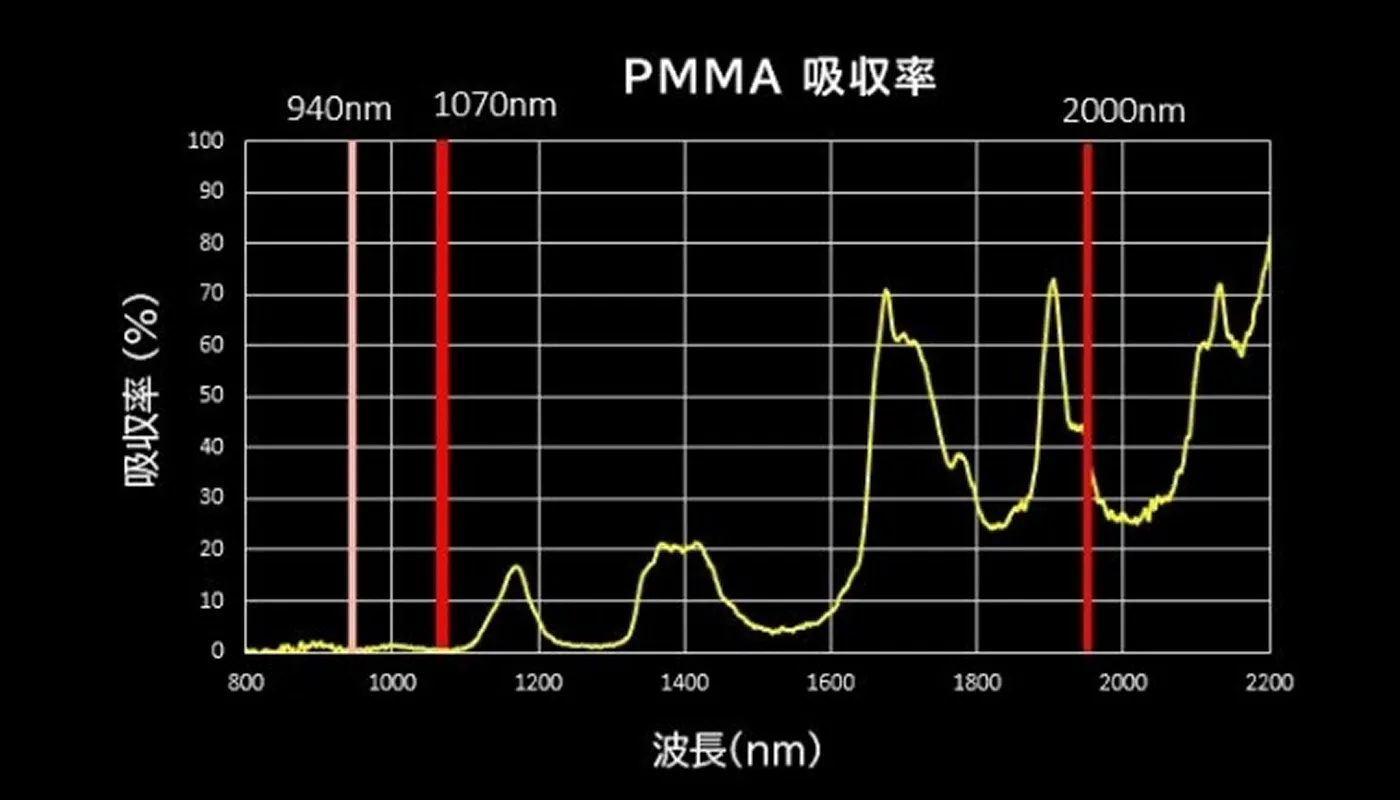

下記のグラフが各波長によるPMMAの吸収率です。

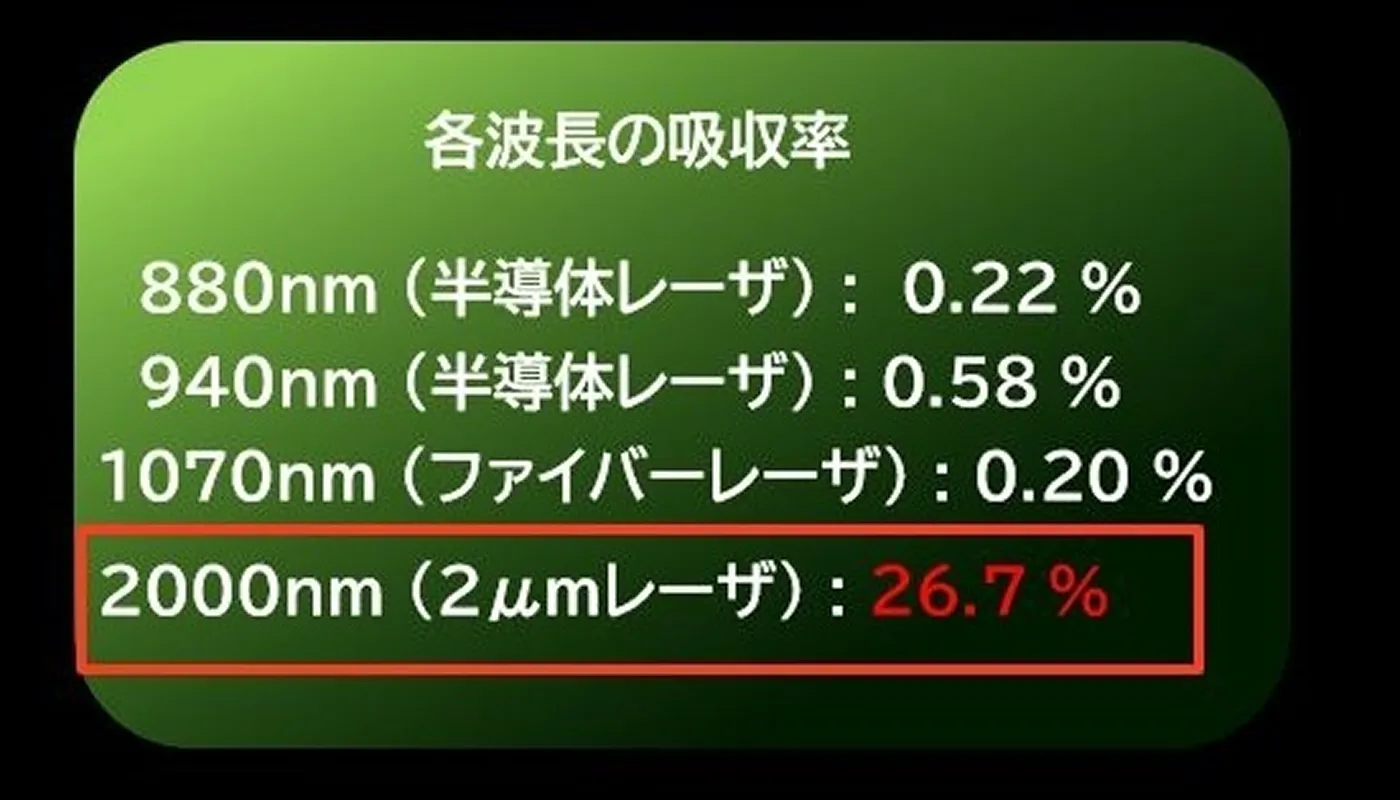

2μmレーザは、ファイバーレーザと比較して、吸収率が「約133倍」であり、PMMA への吸収率が高いです。
そのため、PMMAの加工が容易になります。

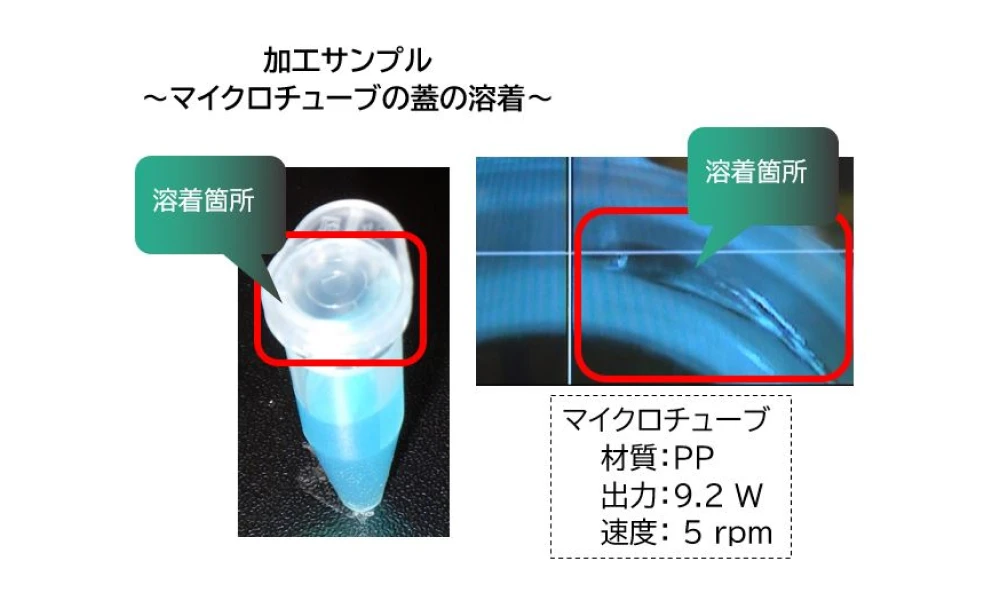

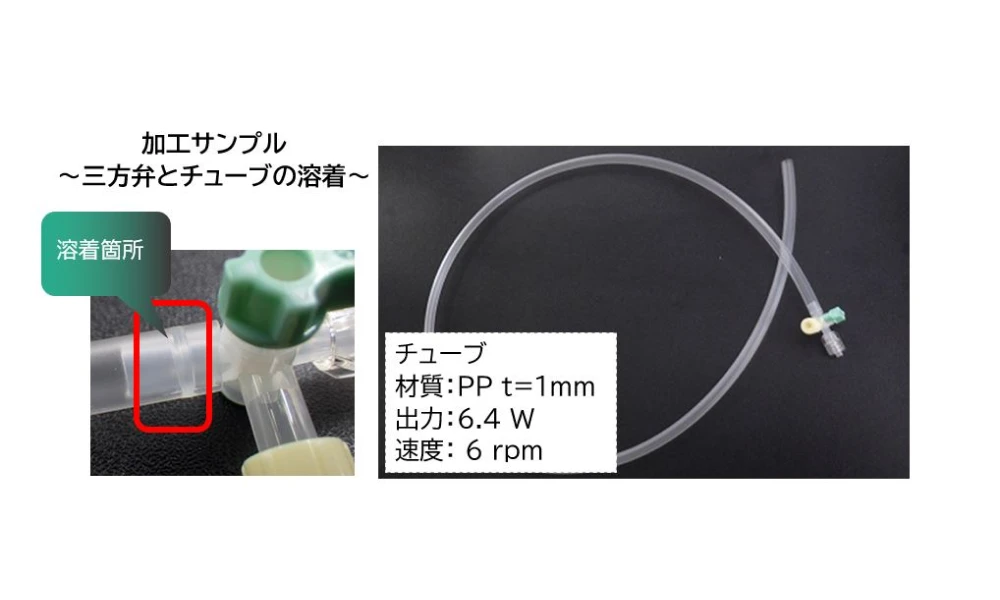

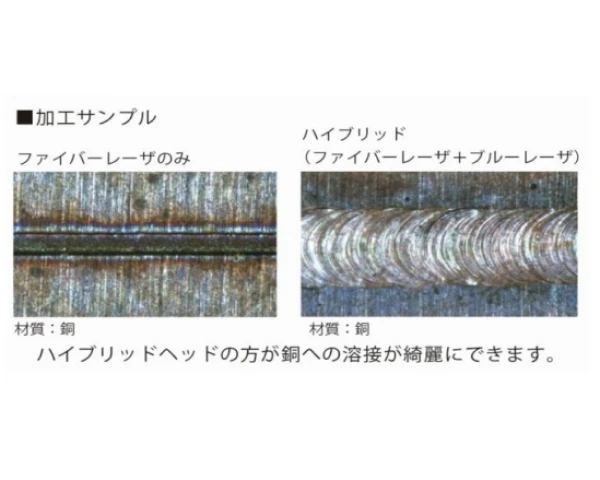

加工サンプル
