ワブリングヘッド Wobbling Head
レーザの焦点を高速で動かしながら加工する手法であるワブリング加工。
その加工を可能とするワブリング機能を搭載した当社製ヘッドOPTICELWV-D30/D50をご紹介します。
その加工を可能とするワブリング機能を搭載した当社製ヘッドOPTICELWV-D30/D50をご紹介します。
OPTICELWV-D30/D50を使って、レーザ照射をワブル(wobble)することで、
入熱範囲の制御、部材溶融部の攪拌により、スパッタやブローホール低減につながり、溶接品質の向上が期待できます。
また、従来のレーザ溶接では難しいアルミや銅といった高反射性材料への溶接も可能とします。
高反射材が使用されている、モータや電池への溶接、またギャップ裕度の大きい板金溶接などへの適用に効果があります。

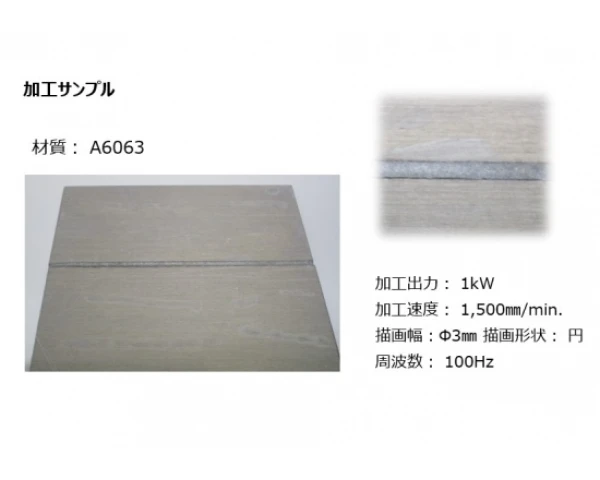

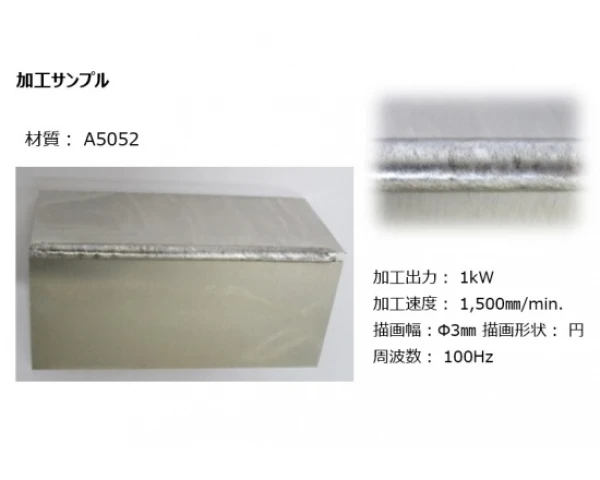

入熱範囲の制御、部材溶融部の攪拌により、スパッタやブローホール低減につながり、溶接品質の向上が期待できます。
また、従来のレーザ溶接では難しいアルミや銅といった高反射性材料への溶接も可能とします。
高反射材が使用されている、モータや電池への溶接、またギャップ裕度の大きい板金溶接などへの適用に効果があります。
ワブリングヘッドでの加工試験も受け付けております。ご興味のある方は、お問い合わせページよりぜひご依頼ください。

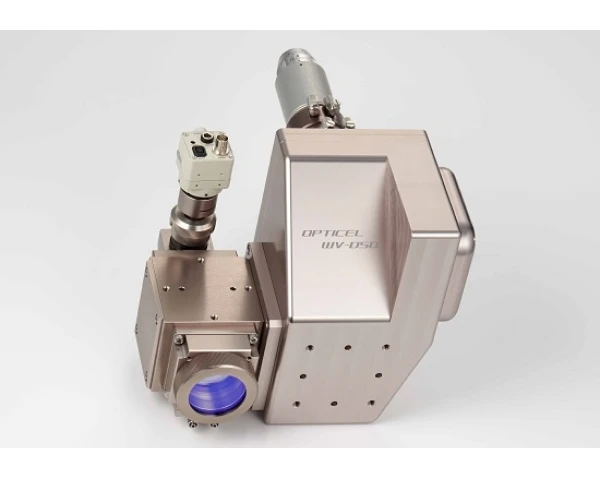

OPTICEL WV-D30 / D50
- スパッタやブローホールの低減が可能
- アルミや銅に対して、ビード幅を確保した溶接が可能
- ワブリングの操作条件を簡単に設定可能
- 従来の固定光学系と比較し、ギャップ裕度が増します
- 既存の弊社製加工ヘッド（OPTICELD30/D50シリーズ）に取付可能
- 国内外のファイバーレーザ発振器へ接続可能
- 長時間連続可動による温度ドリフトを低減
ワブリングヘッドご紹介動画
寸法図

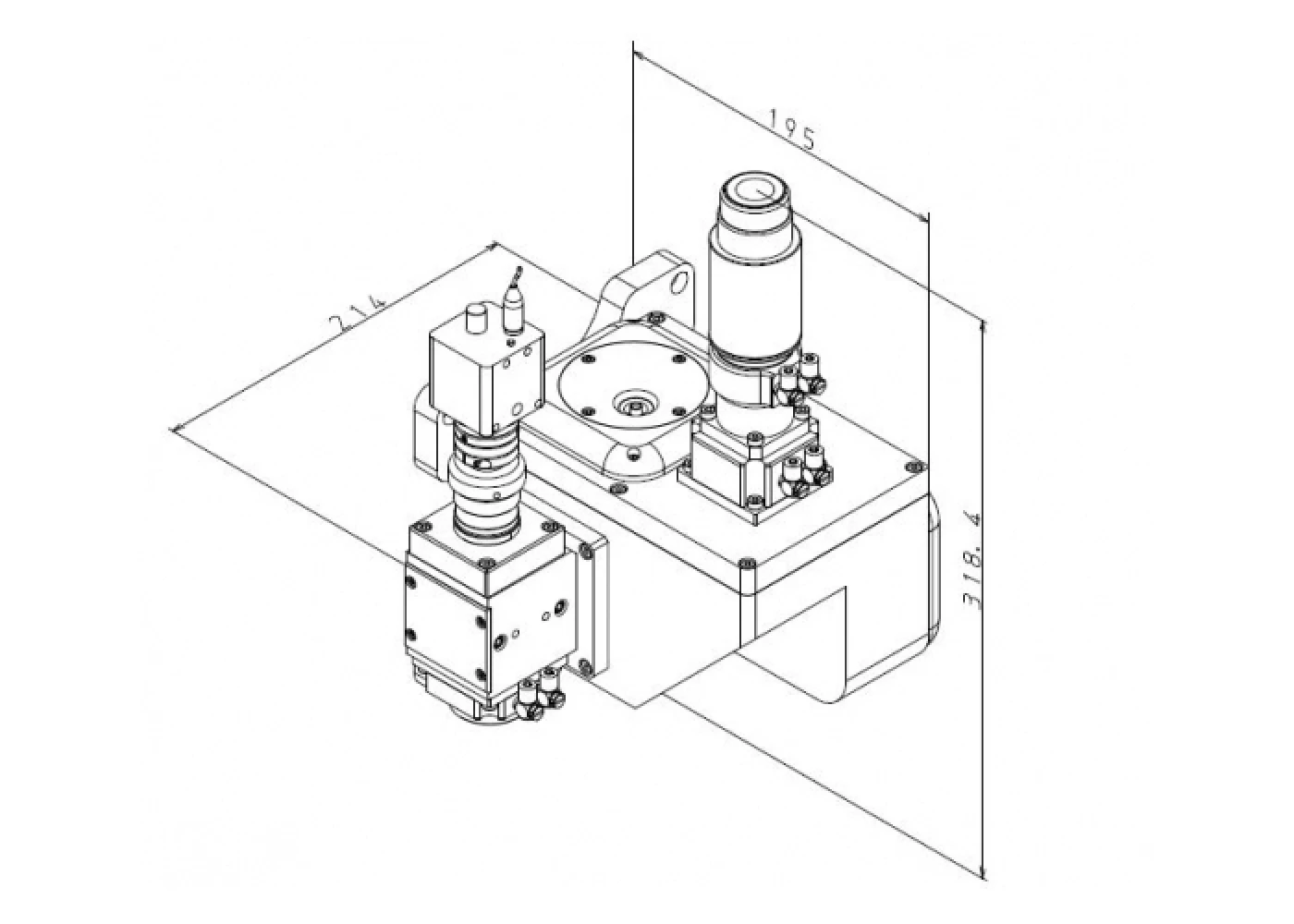

OPTICEL WV-D30
fc=100㎜ ff=200㎜

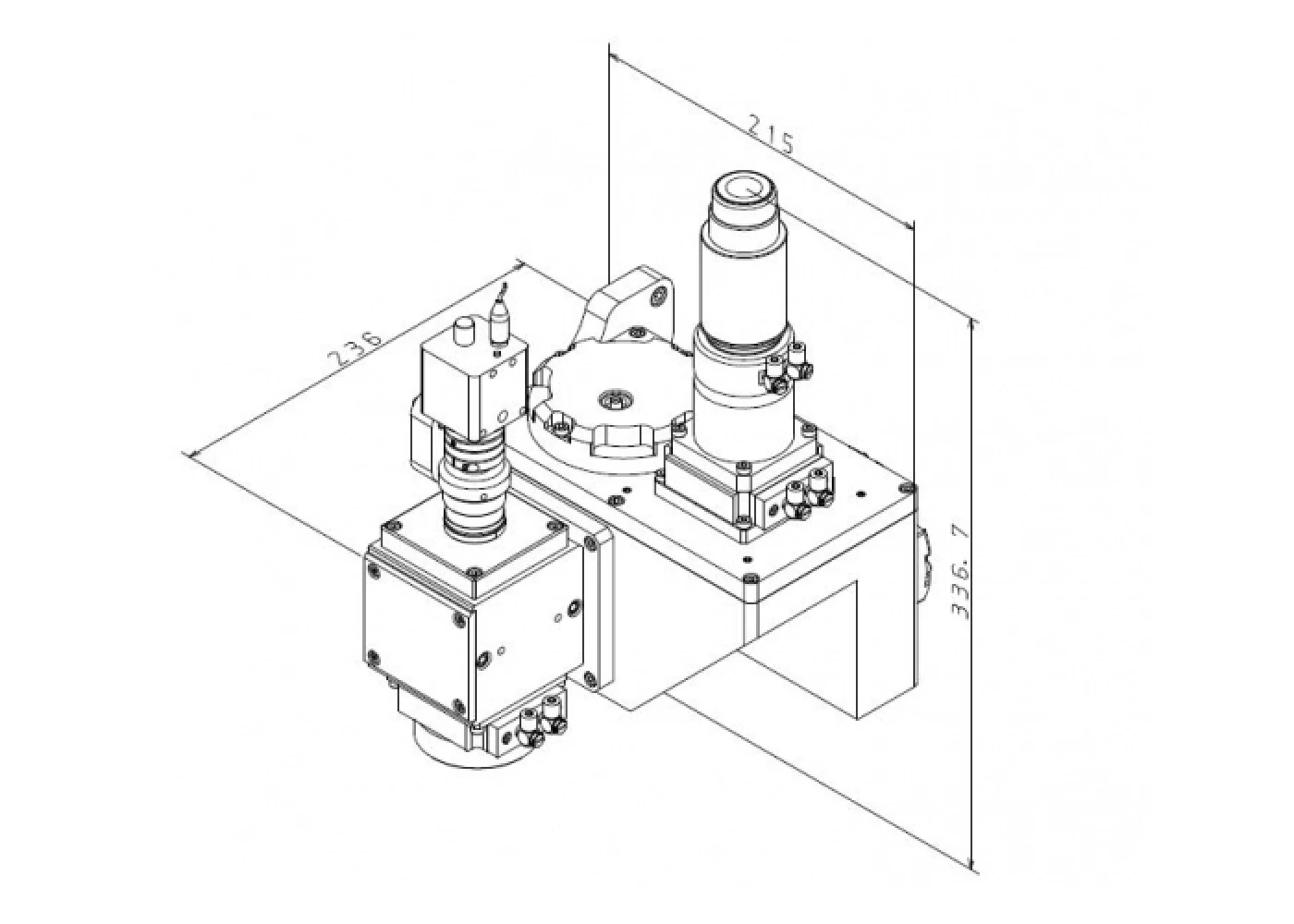

OPTICEL WV-D50
fc=125㎜ ff=250㎜
基本仕様
ワブリングヘッド本体
| WV-D30 | WV-D50 | |
|---|---|---|
| 対応レーザ (※1) | ファイバー伝送型レーザ (λ=1070nm±20) | |
| 対応出力 | ～3kw | ～10kw |
| 冷却方式 | なし (※2) / 水冷 | 水冷 |
| 構成 | ミラー 2枚＋2軸モータ | |
| コリメーションレンズ fc (㎜) （※3) | 80 / 100 | 125 |
| フォーカシングレンズ ff (㎜) | 100 / 200 / 300 | 125 /250 /375 |
| ファイバーコネクタ | QBHコネクタ他、発振器に合わせて対応可。 | |
| 外形寸法 (㎜) | 180.5×202×300.4 | 233.5×200×326.1 |
| 重量 (kg) | 約7 | 約8 |
| ワブリング描画幅 (㎜) (※4) | Φ0.5～3 | Φ0.5～3 |
| ワブリング周波数 (Hz) (※4) | ～1,000 | ～700 |
| ワブリングモード |  |
|
| オプション | 同軸HDカメラユニット / 溶接用同軸ノズル / クロスジェットノズル / サイドガスノズル | |
※1: シングルモード、マルチモード対応可能です。
※2: 1kW以上は要水冷となります。
※3: 発振器によっては、コリメーションレンズｆ値が限定的になる場合がございます。
※4: 描画幅によって、周波数は異なります。
※仕様は予告なく変更する場合がございます。
コントローラ
| 概要 | |
|---|---|
| 電源 | AC100V 50Hz/60Hz |
| 通信形態 | LAN |
| デジタル出力 | インターロック信号 (1ch) |
| 外形寸法 (㎜) | W430×D230×H88 |
| 重量 (kg) | 3.5 |
| ソフト | 専用オペレーションソフト付属 |
※仕様は予告なく変更する場合がございます。
構成機器図
下記の様にワブリングヘッドを装置へ組み込むことができます。お客様装置についても当社にて手配可能です。

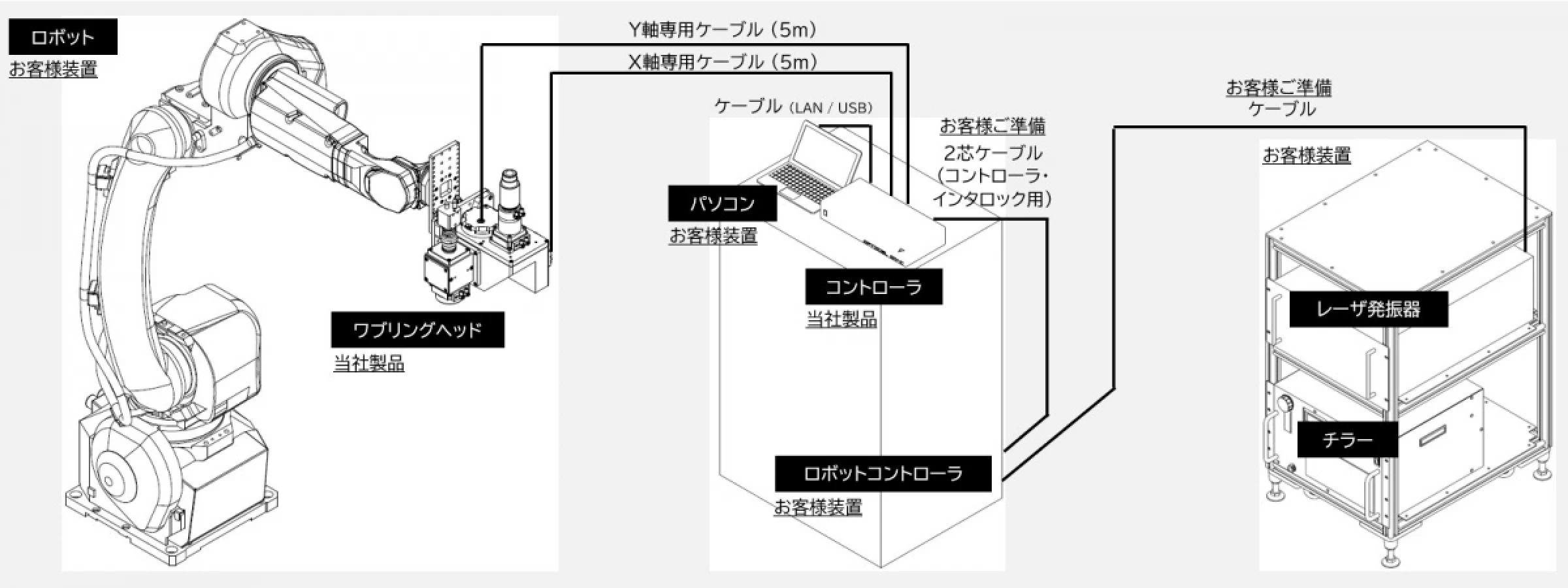

例１．ロボットに設置する場合

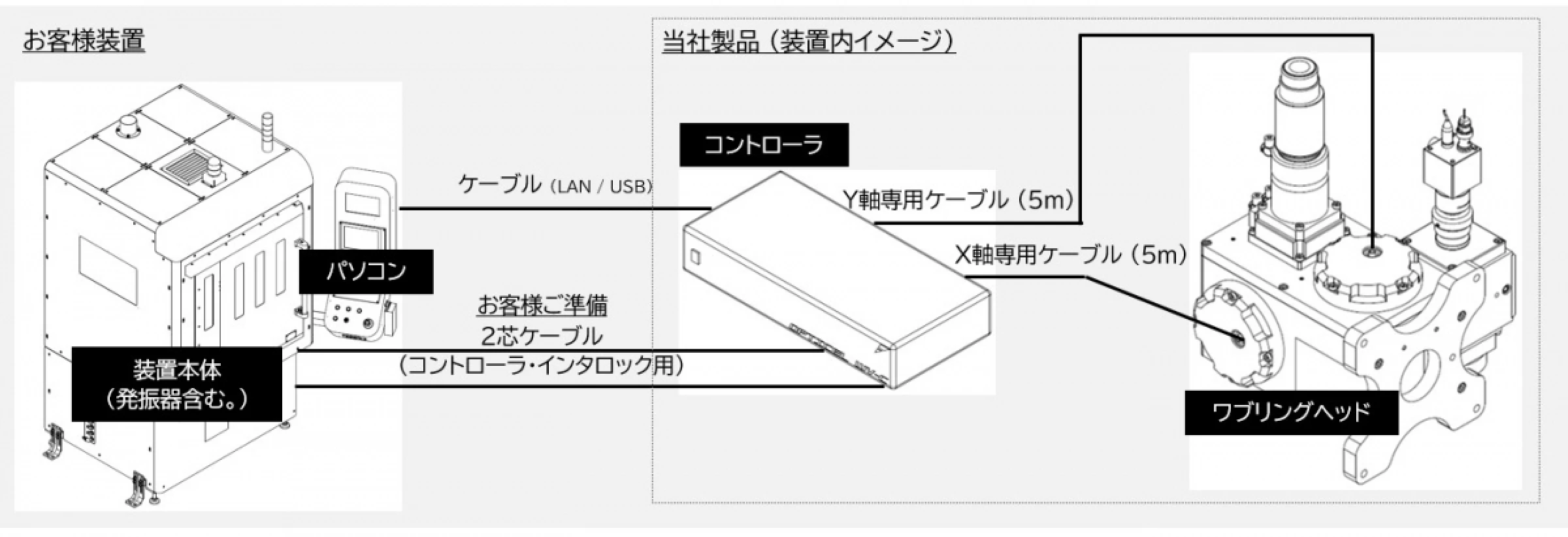

例２．装置へ組み込む場合
