ベースモデル Base Model
レーザ出力により型式を、取り付け環境やカメラの有無によりスタイルを選択可能です。
型式
ファイバーレーザ用 / ～3kw
ファイバーレーザ用 / ～6kw
ファイバーレーザ用 / ～12kw
※10kw以上の場合、ご相談ください。
※10kw以上の場合、ご相談ください。
半導体レーザ用 / ～300w
スタイル

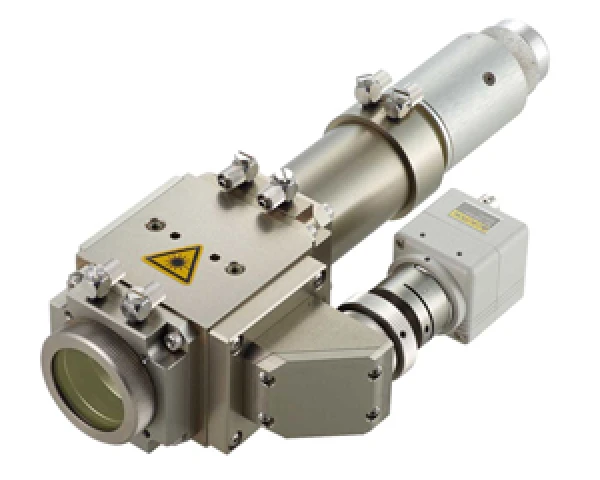

S型（透過型）
- 透過型
- カメラ取付可
※写真はカメラ付きです。

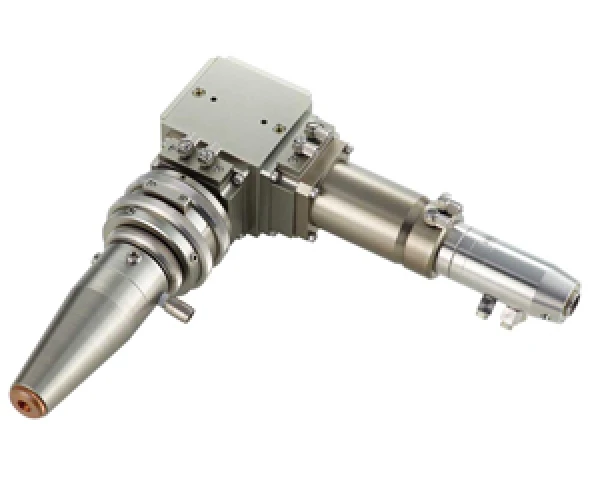

L型（反射型）
- 反射型
- カメラ取付可
※写真はノズル付きです。

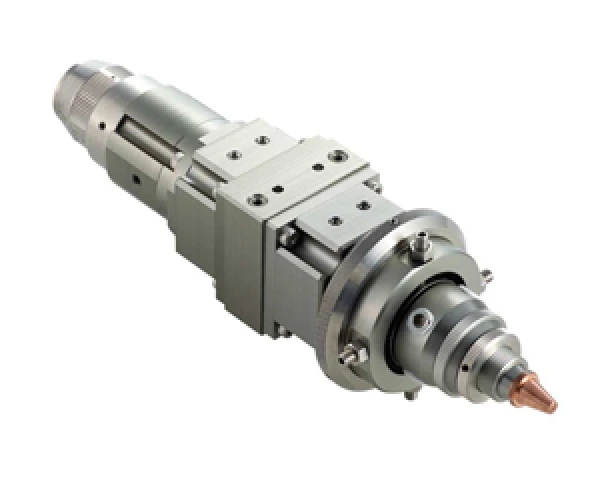

N型（カメラなし）
- 透過型
※写真はノズル付きです。
寸法図
OPTICEL D30

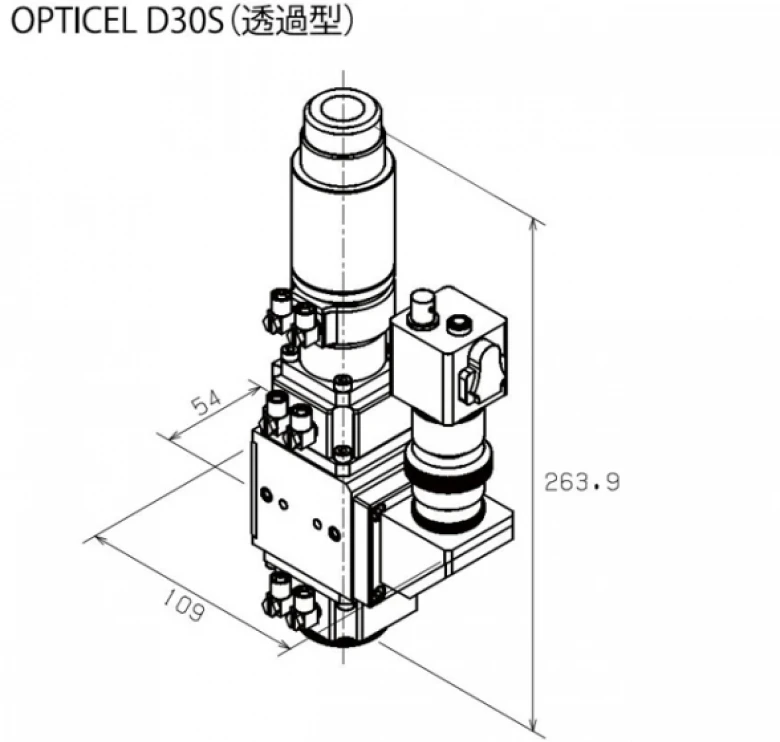

OPTICEL D30S (透過型)

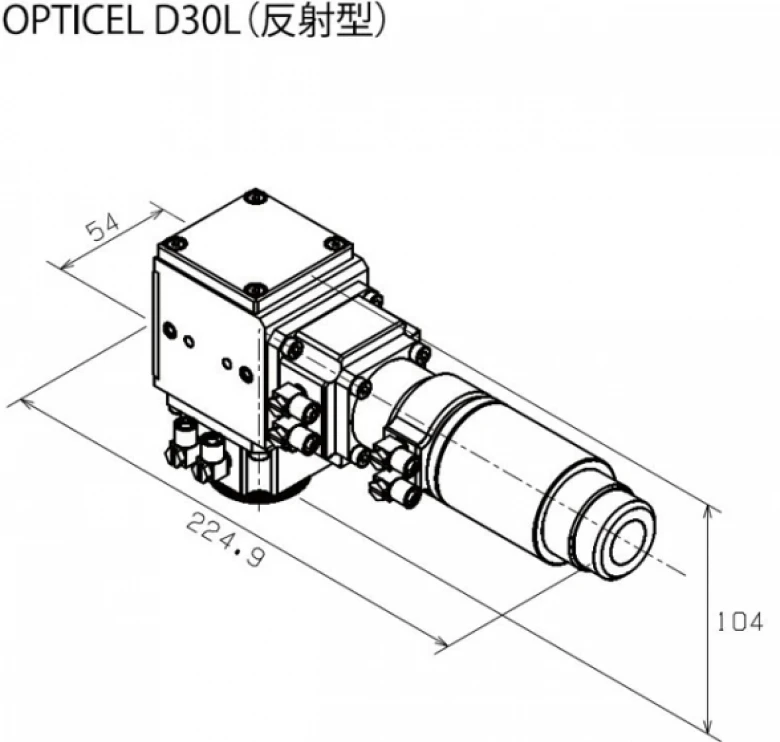

OPTICEL D30L (反射型)

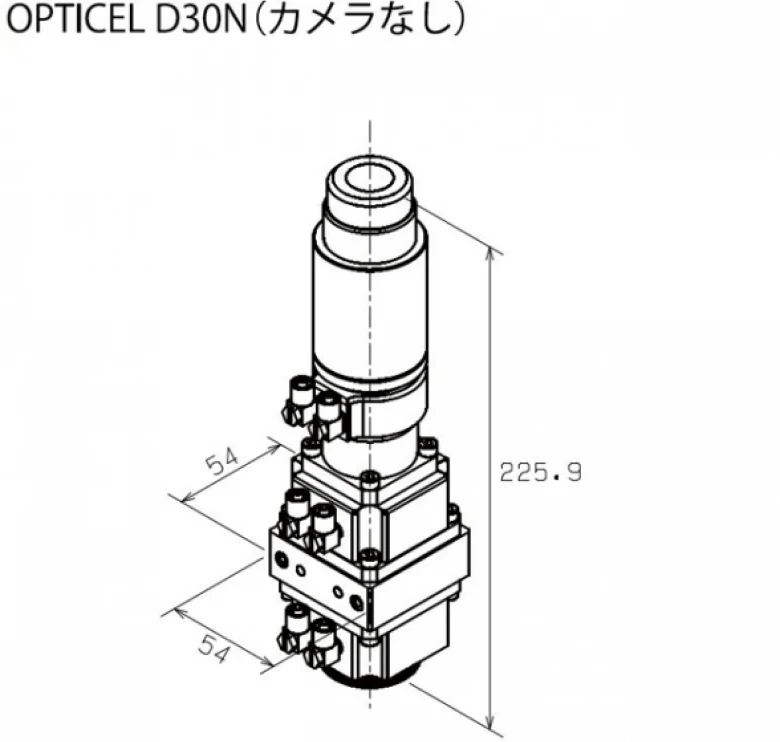

OPTICEL D30N (カメラなし)
OPTICEL D40

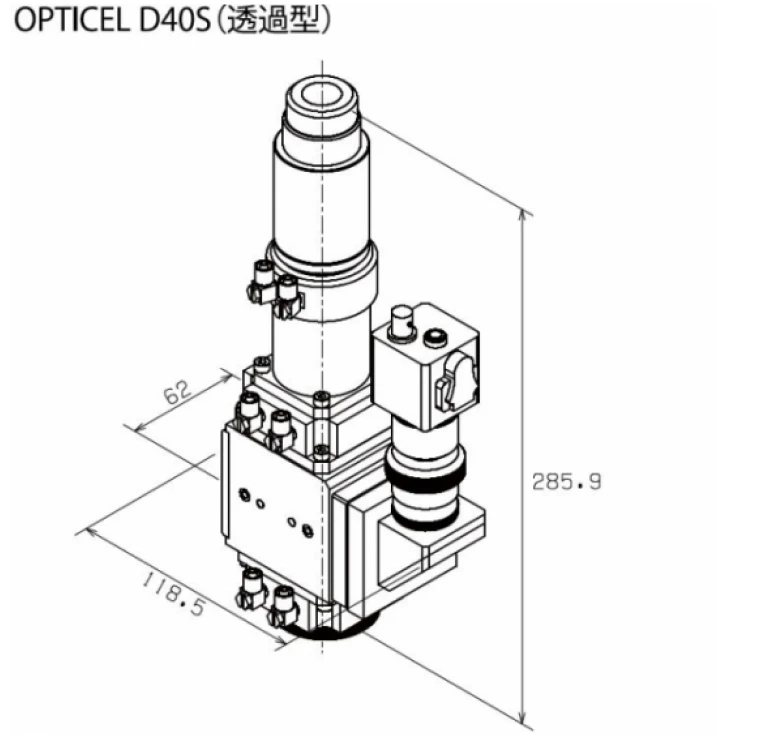

OPTICEL D40S (透過型)

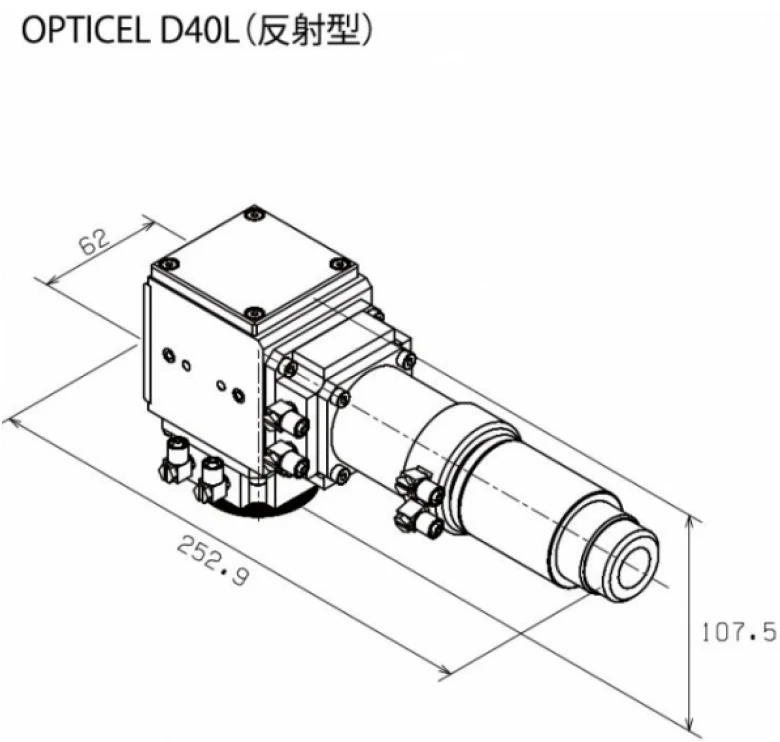

OPTICEL D40L (反射型)

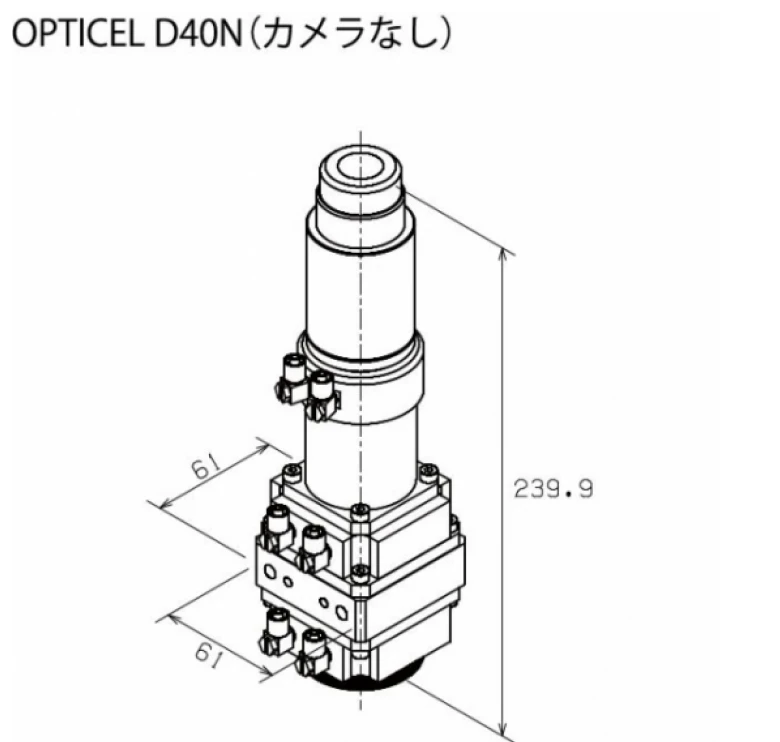

OPTICEL D40N (カメラなし)
OPTICEL D50

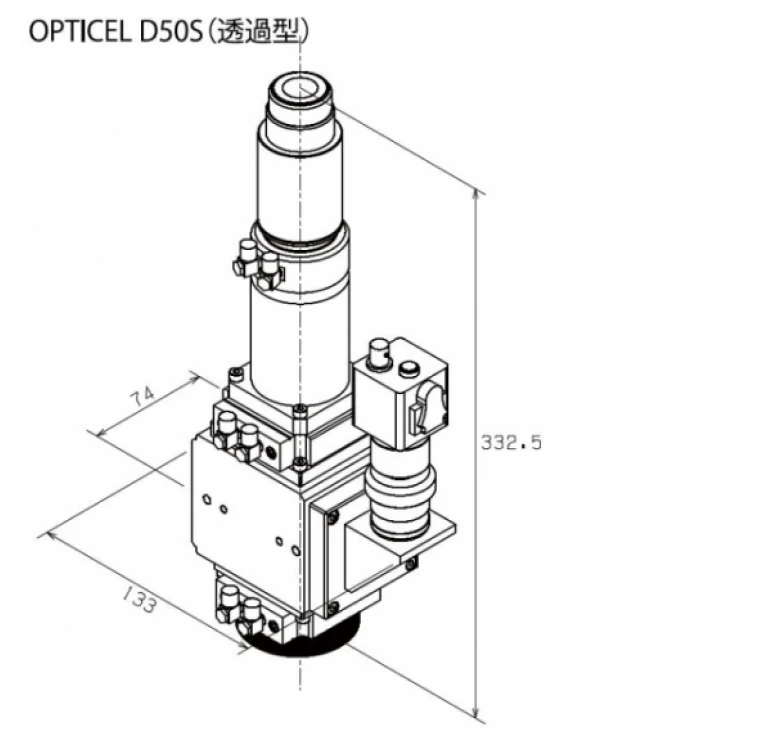

OPTICEL D50S (透過型)

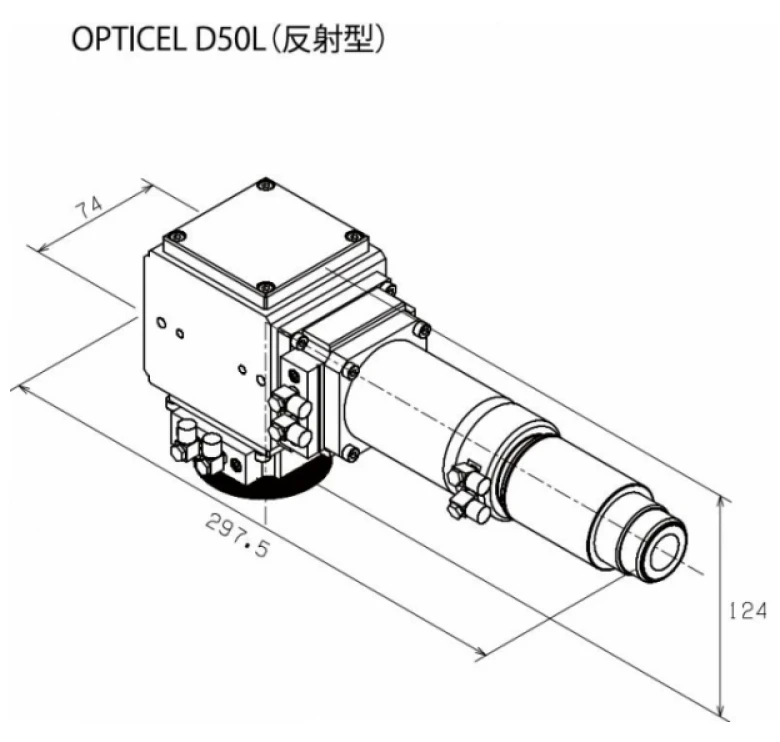

OPTICEL D50L (反射型)

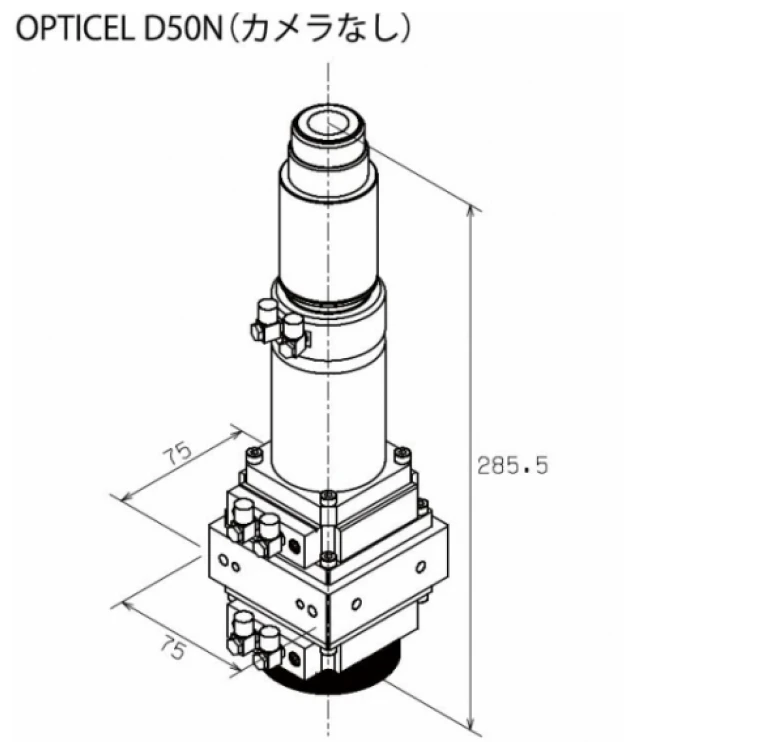

OPTICEL D50N (カメラなし)
OPTICEL A50

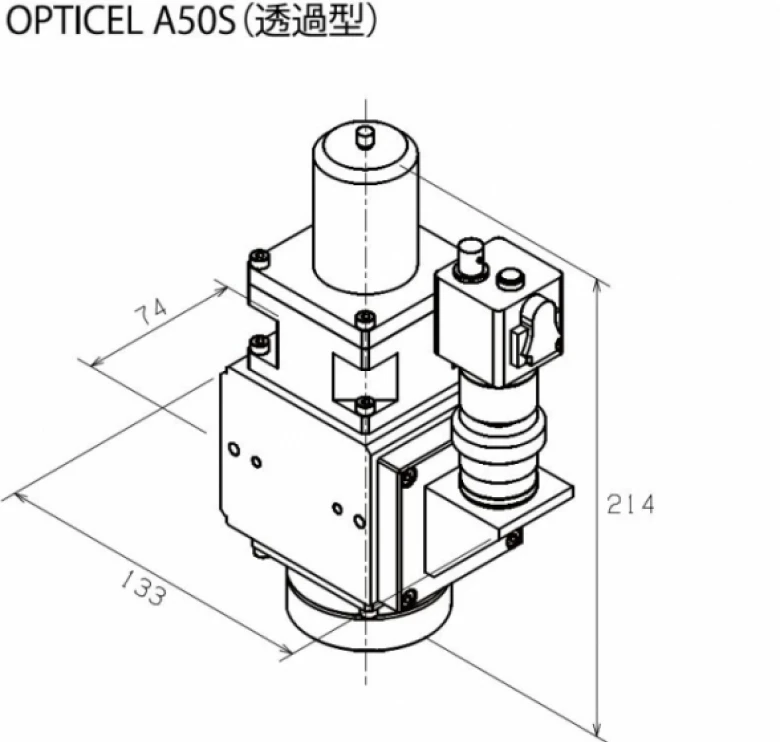

OPTICEL A50S (透過型)

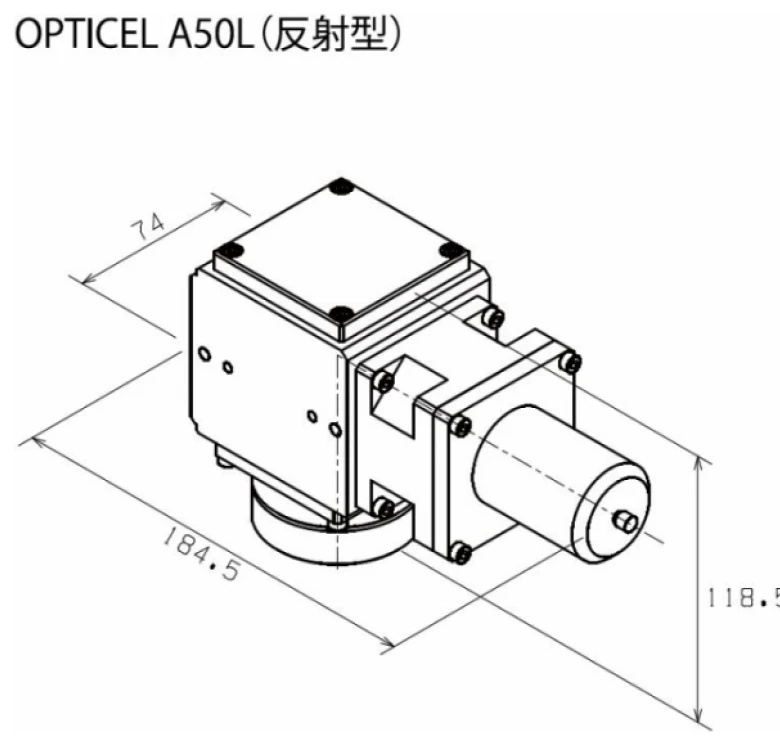

OPTICEL A50L (反射型)

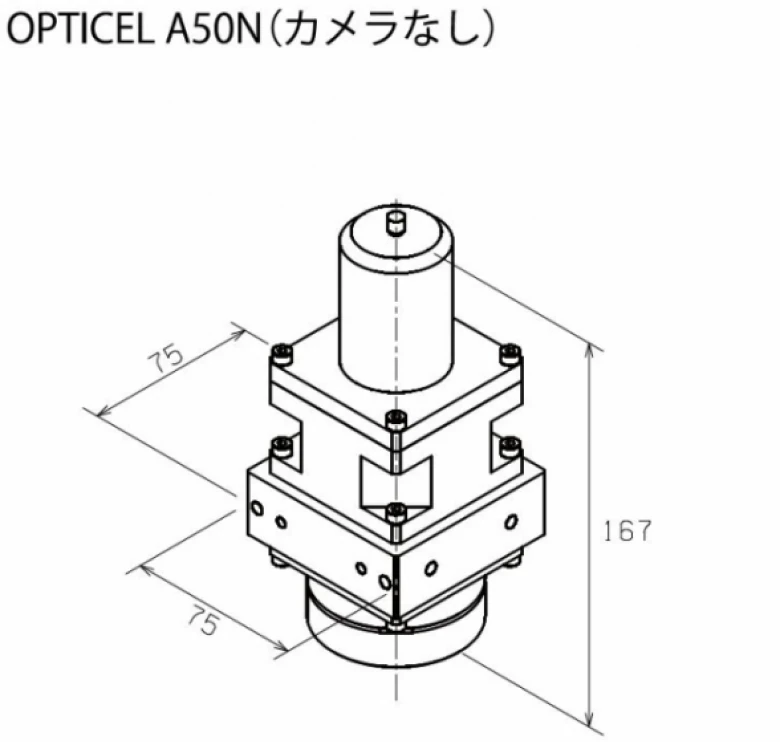

OPTICEL A50N (カメラなし)
基本仕様
| D30 | D40 | D50 | A50 | |
|---|---|---|---|---|
| 対応レーザ | マルチモードファイバーレーザ （λ=1070±20nm) |
半導体レーザ (λ=900～1100nm) |
||
| 対応出力 | ～3kw | ～6kw | ～12kw (※1) | ～300w |
| 冷却方式 | なし / 水冷 | 水冷 | 水冷 | 空冷 |
| レンズ径 (㎜) | Φ30 | Φ40 | Φ50 | Φ50 |
| コリメーションレンズ fc (㎜) (※2) | 80 / 100 | 125 | 125 /150 | 100 |
| 集光レンズ ff (㎜) | 100 / 200 / 300 | 125 /250 | 150 / 250 / 300 | 100 / 200 / 300 |
| コネクタ | QBHコネクタ他、発振器に合わせて対応可。 | SMA905 | ||
| 重量 | 約1kg | 約1.5kg | 約2kg | 約2kg |
| 取付タップ穴ピッチ (㎜) | 40 | 40 | 64 | 64 |
※1: 10kw以上の場合、別途ご相談ください。
※2: レーザ発振器によってはｆ値が限定的になる場合がございます。
※シングルモードファイバーレーザ発振器の場合、別途ご相談ください。
※仕様は予告なく変更する場合がございます。
値について
スポット径 = ff / fc × コア径 (※)
※レーザ発振器のコア径
カスタマイズについて
上記の基本仕様以外にも、ご要望によりカスタマイズが可能です。
詳細はお問い合わせください。
