ノズル
レーザ加工ヘッド オプション
ノズル Nozzle
ノズル紹介

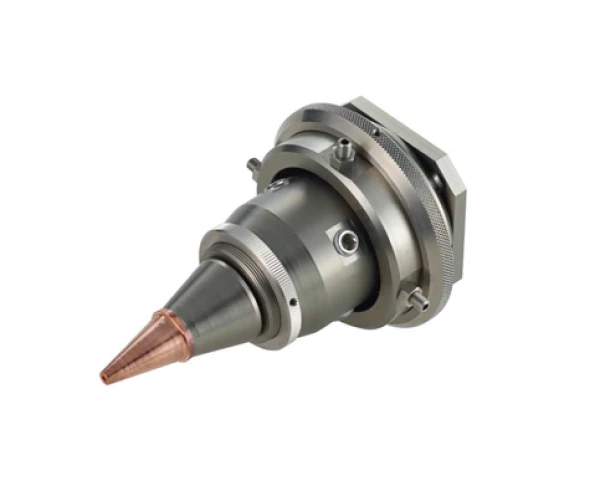

切断用同軸ノズル(TN)
先端の穴径はΦ1.0、Φ1.5、Φ2.0から選択可能。
溶接用同軸ノズル(PN)
先端の穴径はΦ5.0、Φ8.0、Φ10.0から選択可能。
カートリッジ式保護ガラスを標準搭載。
カートリッジ式保護ガラスを標準搭載。

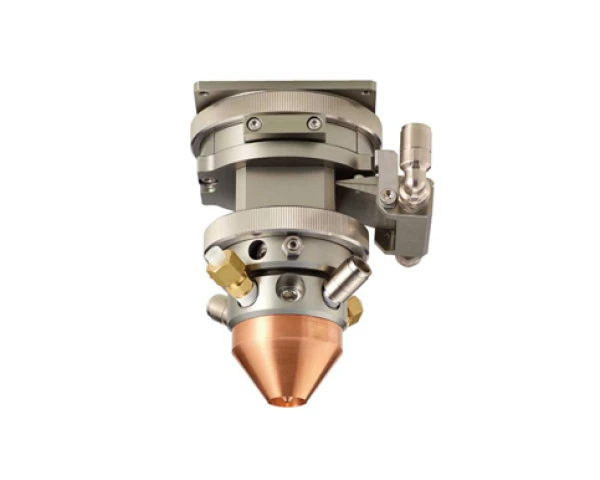

溶接・切断両用ノズル(DPPN)
1本で溶接と切断に使用できるノズル。クロスジェットとカートリッジ式保護ガラスを備えたオールインワンモデル。
クロスジェット付き溶接用同軸ノズル(3C)
中間にクロスジェットノズルを取り付け、同軸シールドガラス噴射とスパッタ対策を両立したモデル。

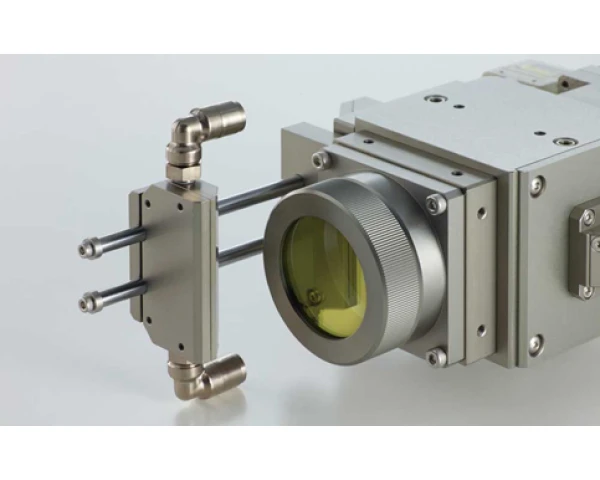

クロスジェットノズル(CJ)
スパッタ対策として、レンズの手前でエアカーテンを噴射。

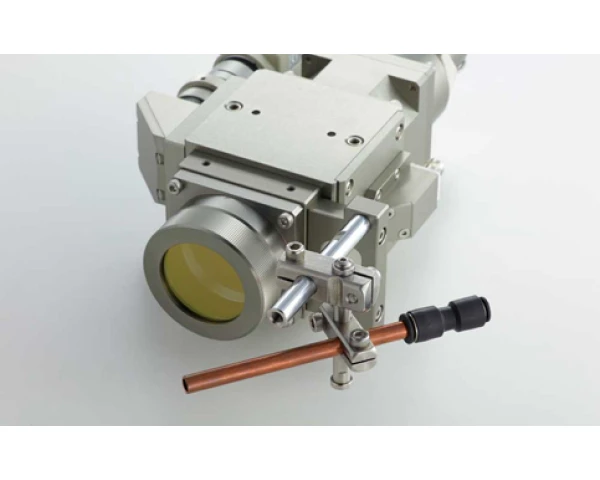

サイドガスノズル(SG)
直進加工で最善の溶接結果を得られるサイドガスノズル。

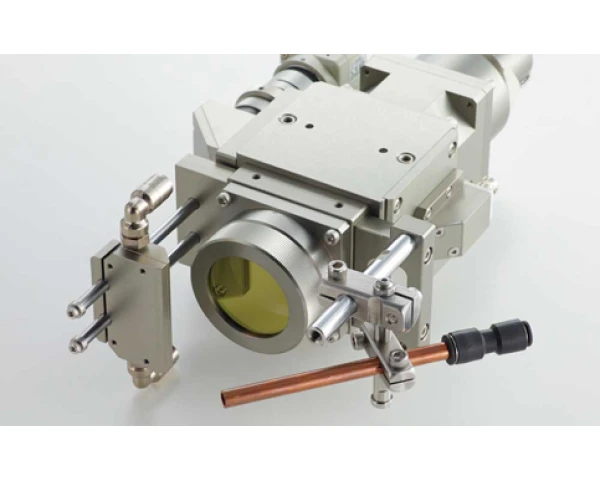

クロスジェット+サイドガスノズル(CS)
クロスジェットノズルとサイドガスノズルを同時搭載。

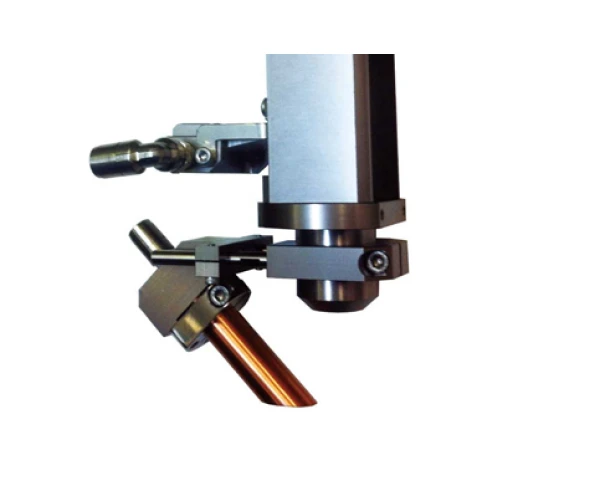

CSPノズル(CSP)
クロスジェットノズル、サイドガスノズルとカートリッジ式保護ガラスをすべて備えた一体型モデル。
ノズル 仕様一覧
| 対応可能な集光レンズf値(mm) | D30 | D40 | D50 | A50 |
|---|---|---|---|---|
| 切断用同軸ノズル (TN) | 100 / 200 | 125 / 250 | 150 / 300 | × |
| 溶接用同軸ノズル (PN) | 100 / 200 / 300 | 125 /250 | 150 / 250 / 300 | × |
| 溶接・切断両用ノズル (DPPN) | × | × | 150 / 250 | × |
| 3Cノズル (3C) | 200 | × | 250 | × |
| クロスジェットノズル (CJ) | 〇 | 〇 | 〇 | 〇 |
| サイドガスノズル (SG) | 100 / 200 / 300 | 125 /250 | 150 / 250 / 300 | × |
| クロスジェット＋サイドガス (CS) | 100 / 200 / 300 | 125 /250 | 150 / 250 / 300 | × |
| CSPノズル | 200 | × | 250 | × |
※仕様は予告なく変更する場合がございます。
