カスタマイズ

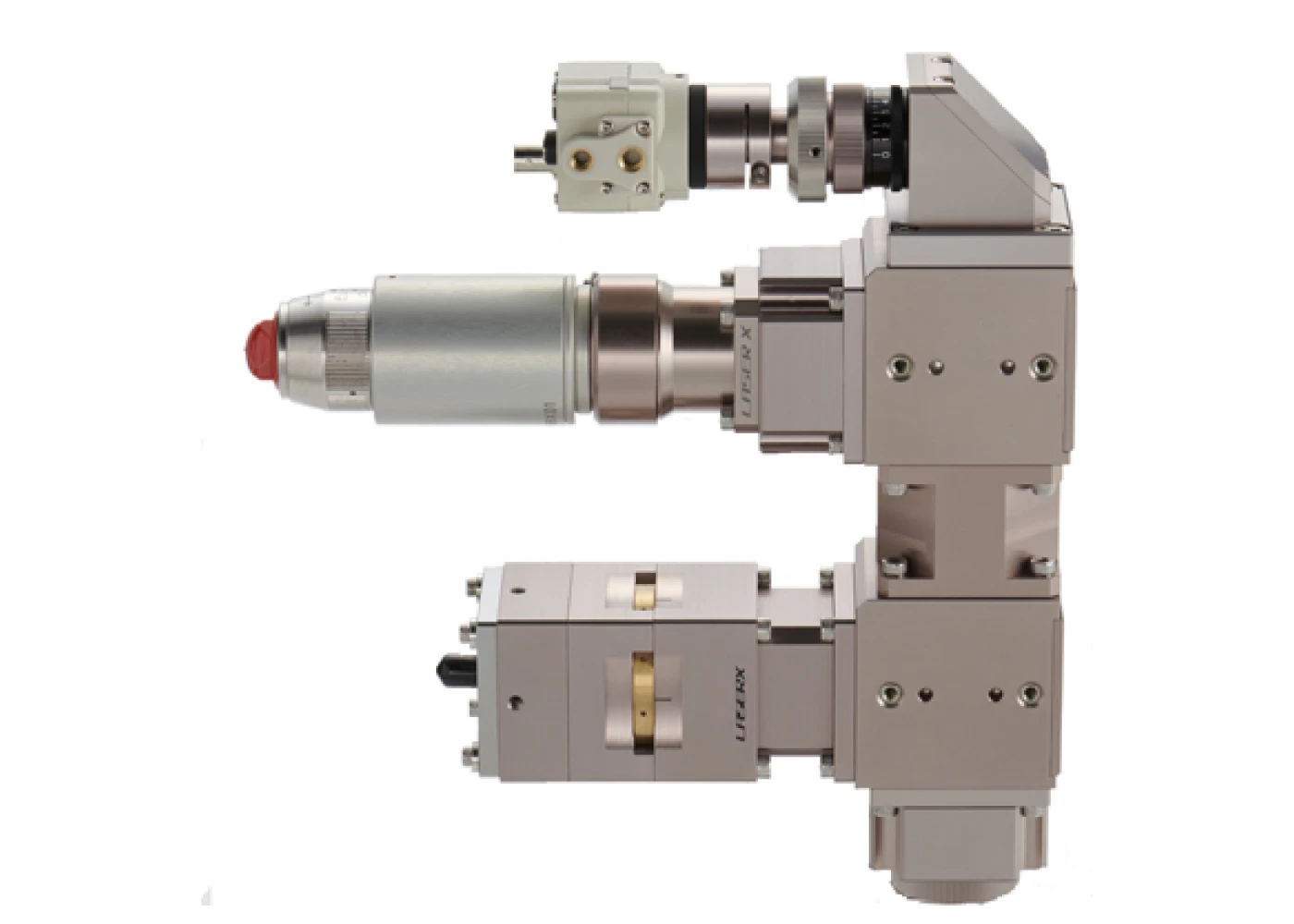

IRレーザ（1070nm）とグリーンレーザ（532nm）やブルーレーザ（450nm）を重畳できる光学系を作って欲しい。

D30をベースにIRとブルーを重畳するヘッドを製作。安定した銅溶接の加工が可能となりました。

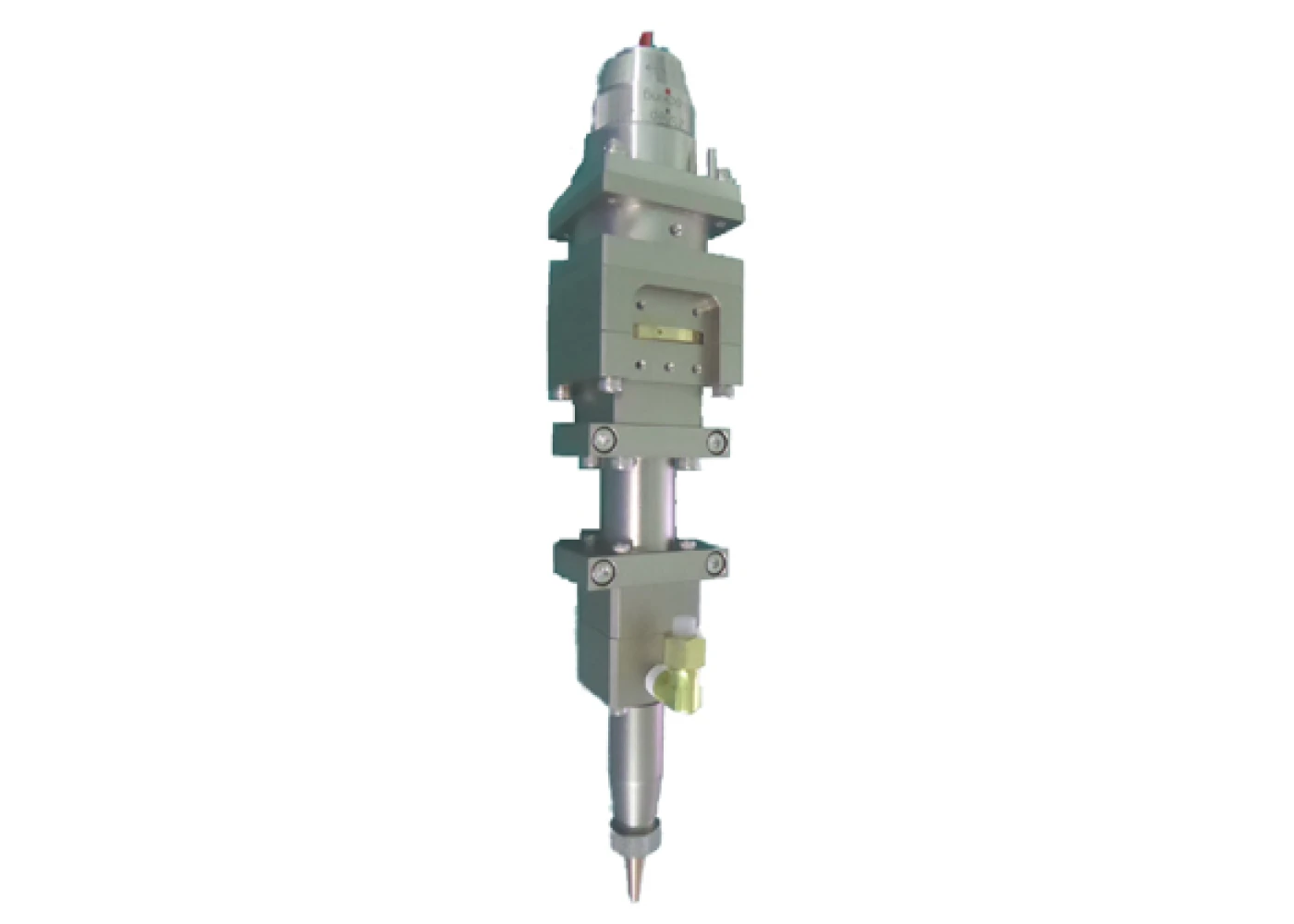

小型軽量で工作機に取付け可能なヘッドを製作して欲しい。

既に軽量コンパクトなD30シリーズがありましたが、更にコンパクトなヘッドとして設計製作。切削＋レーザ加工のハイブリット加工機の実現に繋がりました。

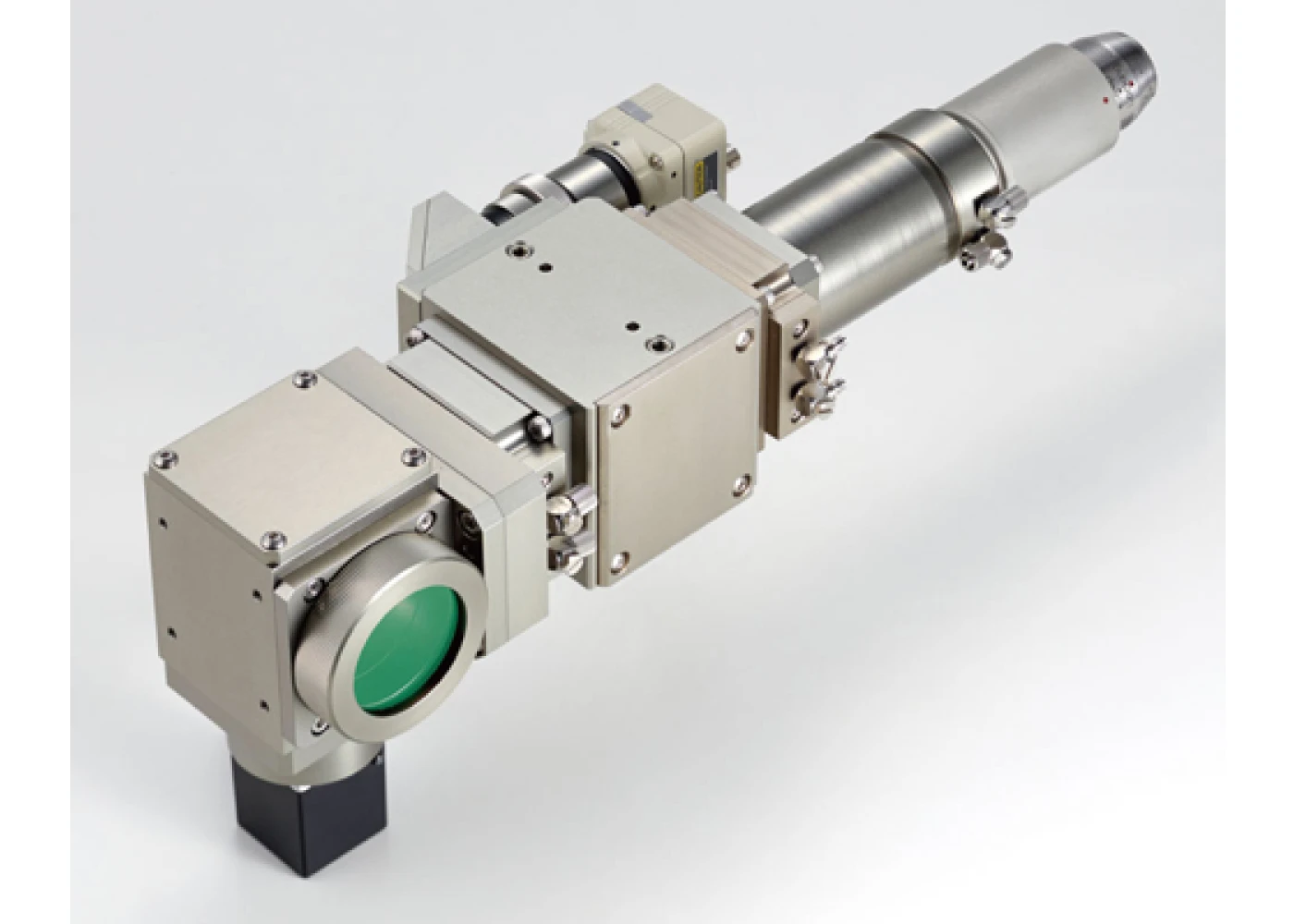

幅広いエリアに高速でレーザ加工をしたい。

OPTICEL D50をベースにカスタマイズを実施し、ヘッド内部のミラーを動かして幅広いエリアの焼入れに対応できるウィービングユニットを製作しました。集光レンズの組み合わせにより走査範囲は30〜100㎜まで対応。D30、D40、D50シリーズに展開が可能で、レーザ焼入れやレーザ溶接に広くお使いいただけます。

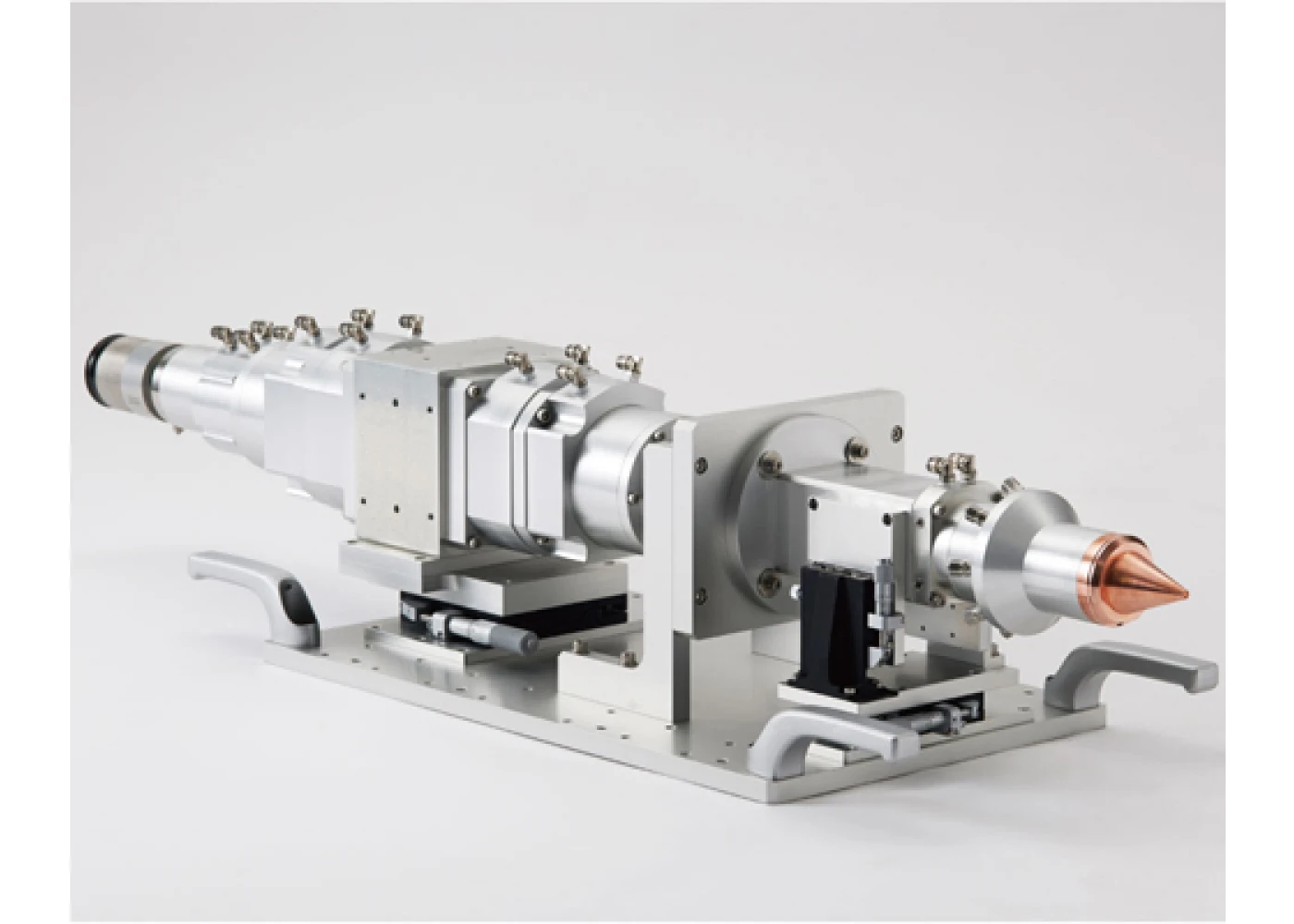

20kw以上の高出力レーザで厚板を切断できる加工ヘッドが欲しい。

高出力に対応するには加工ヘッドを大型化する必要があり、ベースモデルでは対応できないため、本体・光学系ともに新規設計で対応。全長約1mの大型ヘッドが完成しました。重量があるため、2人作業で取っ手を持って移動できるように配慮しました。

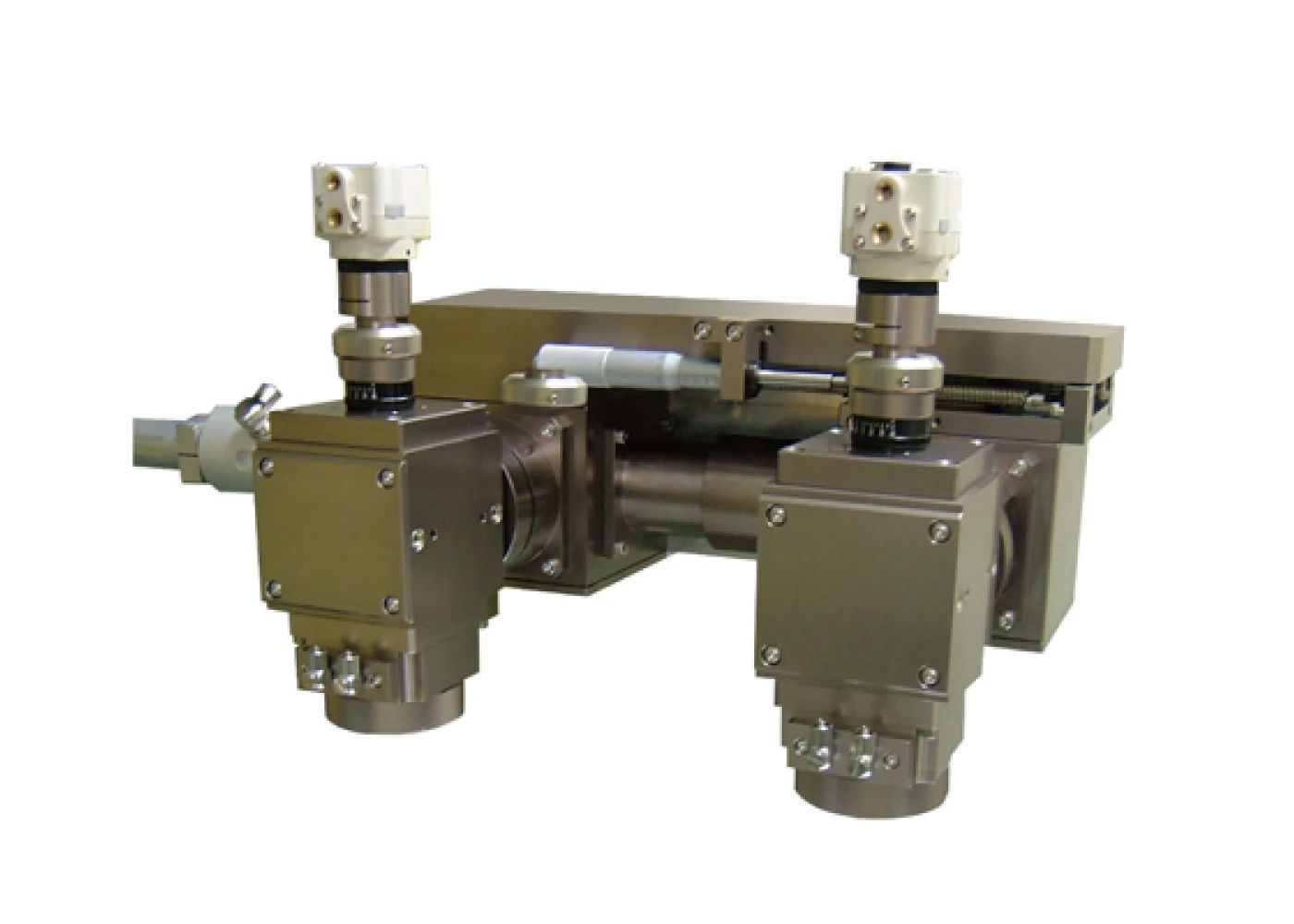

1つのレーザ光源から2つのビームスポットを作り、2カ所同時に 加工したい。

ヘッド内部でビームをハーフミラーで分岐するツインビームヘッドを新規設計。集光ユニットの調節により、スポット間の距離を調節することもできるヘッドが完成しました。

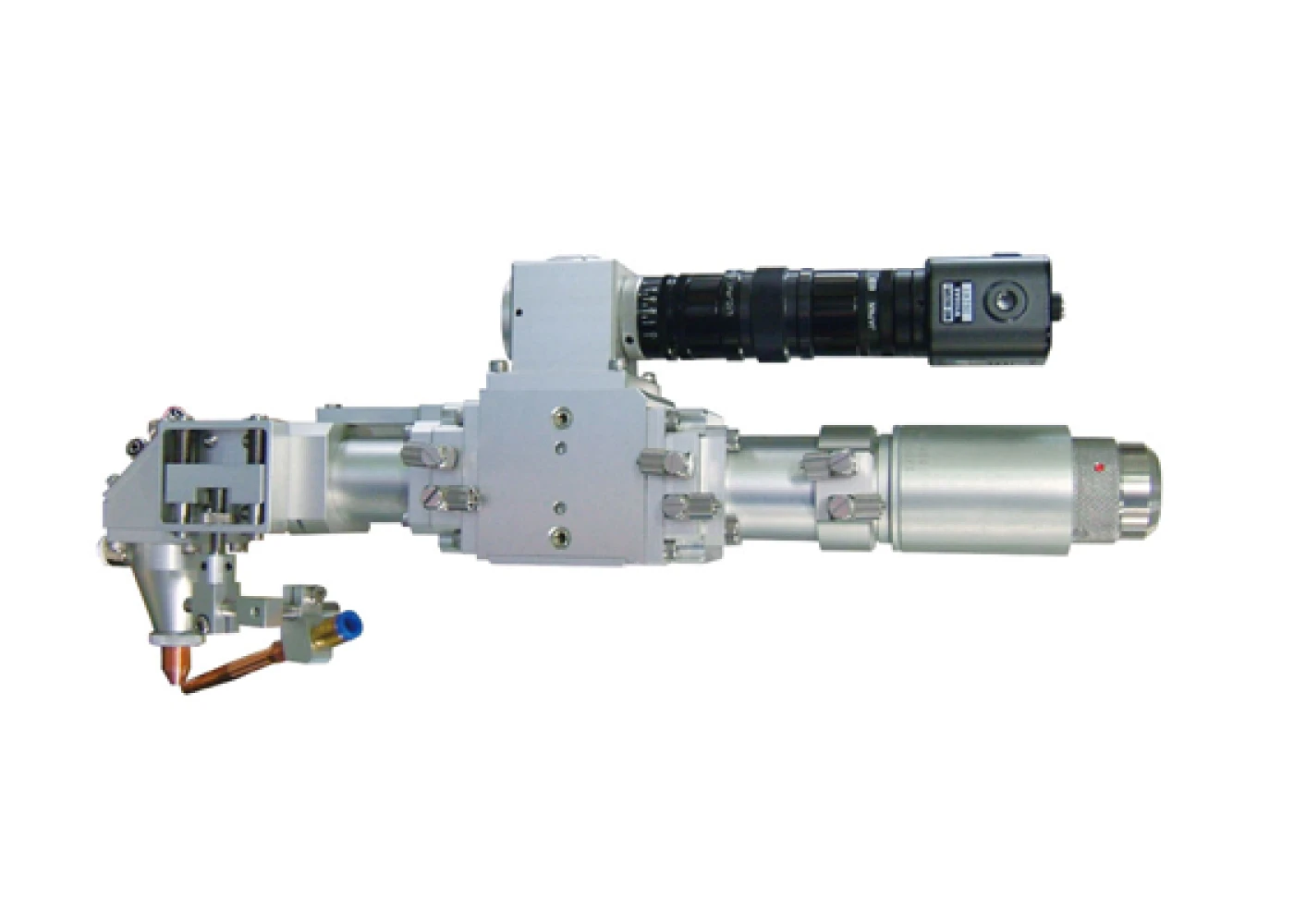

∅100〜∅130mmのパイプ内面をワイヤー供給でレーザ溶接したい。

OPTICEL D30をベースにヘッドの先端をL字にした∅100未満の小型ヘッドを設計しました。ミラーの位置を変更する機構を採用し、パイプ径の変更によるフォーカスポイントの変化にも対応することができます。

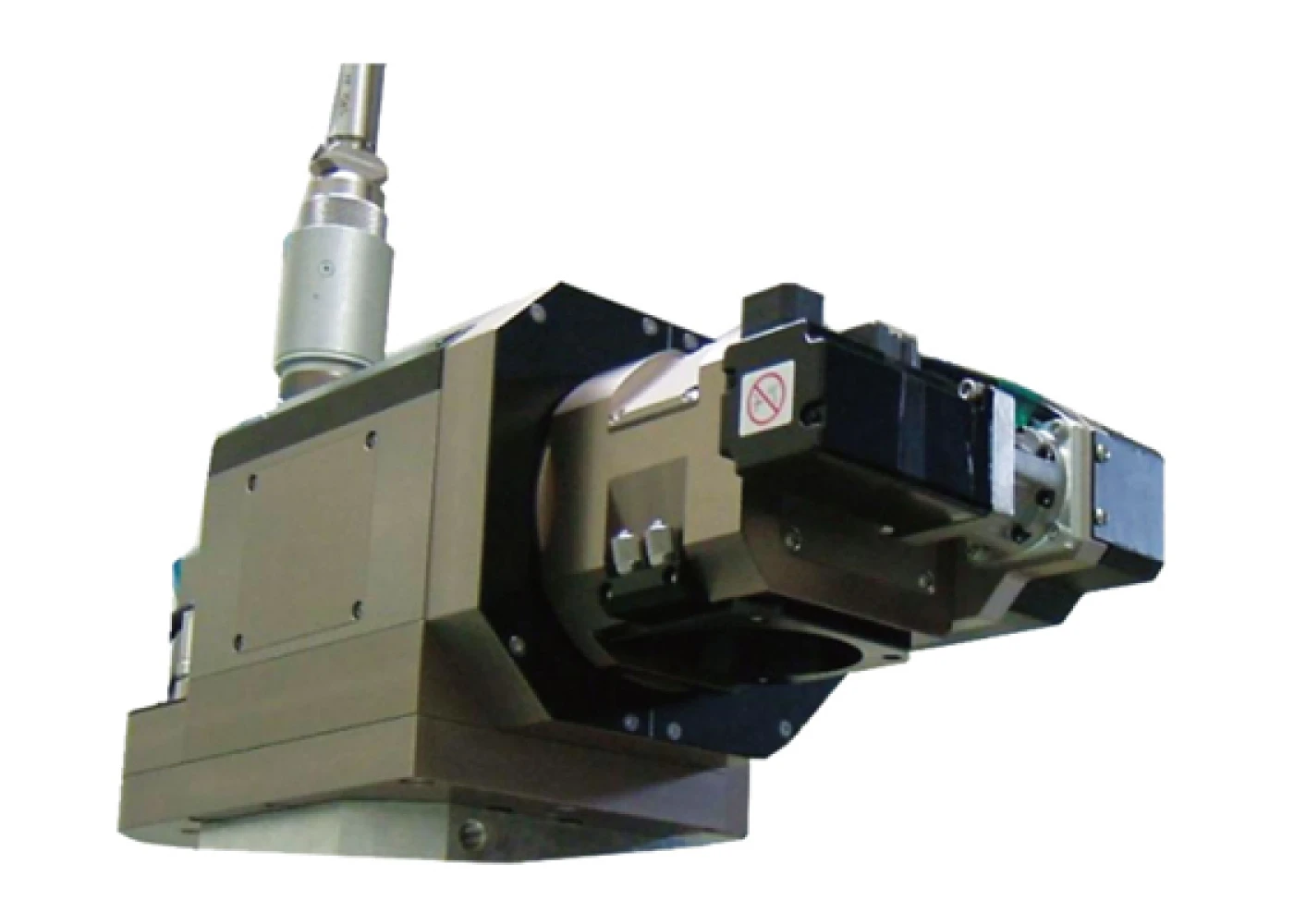

高出力に対応できるコンパクトなリモートヘッドを作って欲しい。

新規開発で対応しました。コンパクトにするため、2軸1ミラー方式を採用。光学系全てに水冷機構を備えることで、高出力に対応しました。オリジナルの制御システムも同時に開発し納入しました。

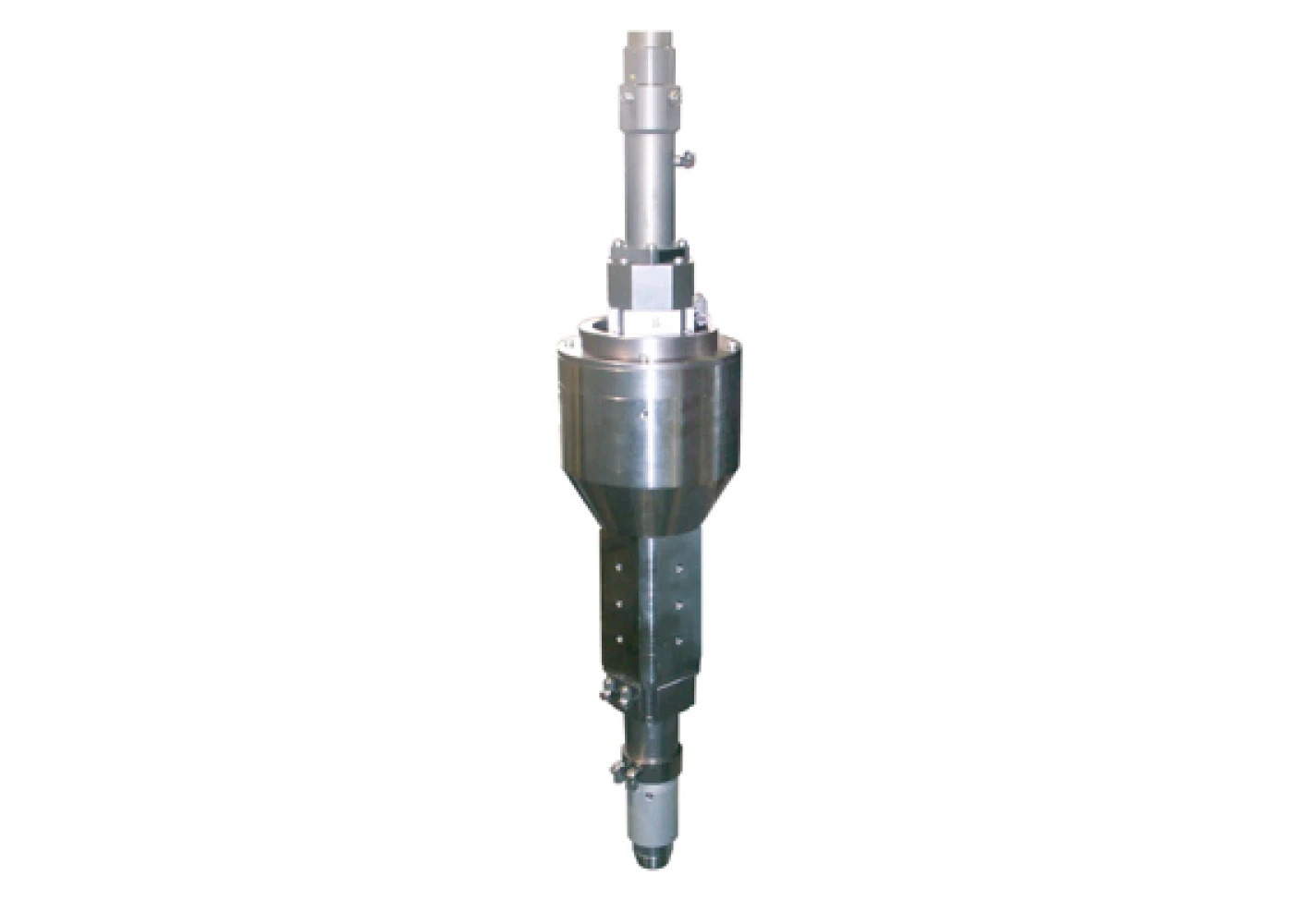

ヘッドを斜めに取り付けて回転させて加工したい。ファイバーがよじれない方法を提案して欲しい。

2本のファイバーを接続するカプラーに回転機構を持たせました。ヘッドが回ってもカプラーでよじれを逃すことができ、加工が可能になりました。
