ハンドトーチ型ファイバーレーザ溶接機

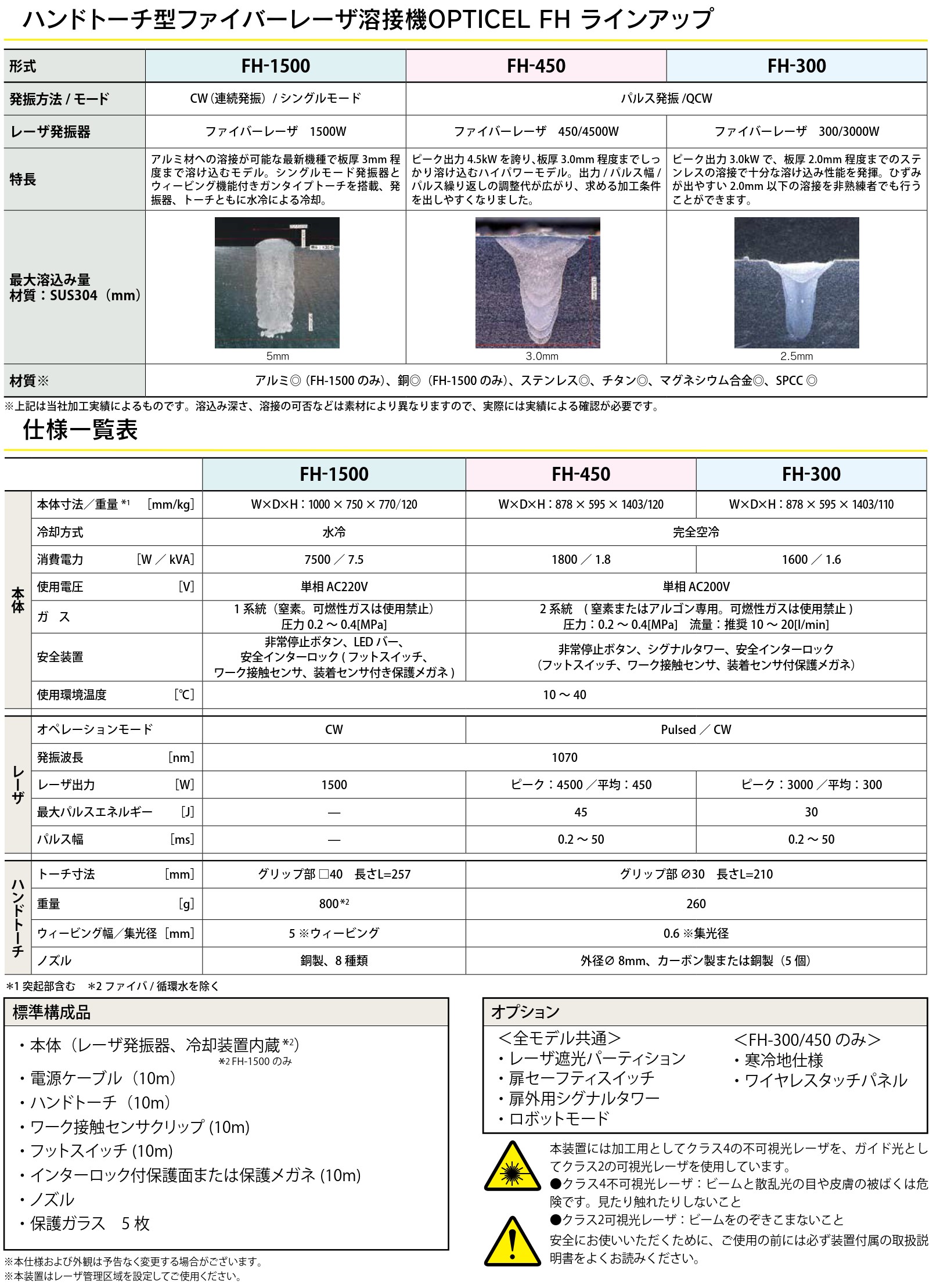

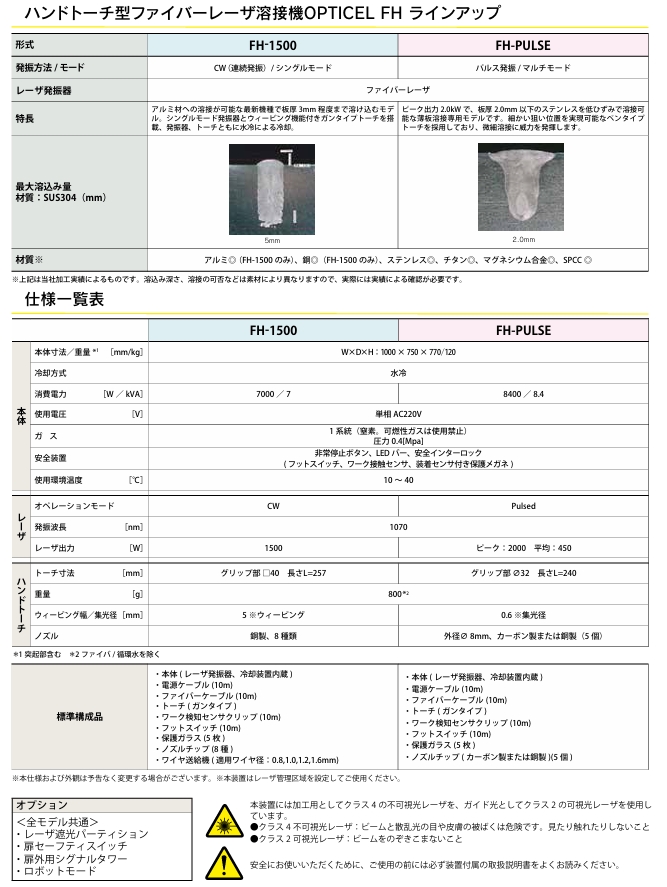

OPTICEL FH 仕様一覧

ラインアップ FH-450 FH-300 FH-150
レーザ発振器 ファイバーレーザ 450/4500W ファイバーレーザ 300/3000W ファイバーレーザ 150/1500W
特徴 ピーク出力4.5KWを誇り、SUS304の板厚3.0mm程度までしっかり溶け込むハイパワーモデル。出力/パルス幅/パルス繰り返しの調整代が広がり、求める加工条件を出しやすくなりました。 ピーク出力3.0KWで、板厚2.0mm程度までの溶接で十分な溶け込み性能を発揮。歪みが出やすい2mm以下の溶接を非熟練者でも行うことができます。 ピーク出力1.5KWで、板厚1.0mm以下のステンレス薄板熔接におすすめのエントリーモデル。薄板やメッシュ溶接にレーザを導入したい現場に最適です。
最大溶込み量 SUS304: 3.0mm SUS304: 2.5mm SUS304: 1.5mm
その他材質 アルミ合金: × チタン:◎ マグネシウム合金:◎ 銅:× SPCC:◎
寸法図 (mm)
 ※上記は当社加工実績によるものです。溶込み深さ、溶接の可否などは素材により異なりますので、実際には実機による確認が必要です。
本体 FH-450 FH-300 FH-150
寸法/重量 (mm/kg) W875 x D595 x H1403 / 120 W878 x D595 x H1403 /110
循環水 (水冷トーチ選択時) 圧力: 0.42MPa以下
消費電力 (W/KVA) 1800 / 1.8 1600 / 1.6 1300 /1.3
使用電圧 (V) 単相AC200V
ガス 2系統 (窒素またはアルゴン専用。可燃性ガスは使用禁止。)
圧力: 0.2~0.4MPa 流量: 推奨10~20L/min.
安全装置 非常停止ボタン、シグナタワー、安全インターロック
(フットペダル・ワーク接触センサ・装着センサ付保護メガネ)
使用環境温度 (℃) 10~40

レーザ FH-450 FH-300 FH-150
オペレーションモード Pulsed / CW
発振波長 (nm) 1070
レーザ出力 (W) ピーク: 4500 / 平均: 450 ピーク: 3000 / 平均: 300   ピーク: 1500 / 平均: 150
最大パルスエネルギー (J) 45 30 15
パルス幅 (ms) 0.2~50 0.2~50 0.2~50

ハンドトーチ FH-450 FH-300 FH-150
トーチ寸法 (mm) グリップ部外径 φ30 長さ L=210
重量 (kg) 260
集光スポット径 (mm) 0.6 (ファイバーコア0.2㎜)
ノズル 外径φ8.0mm カーボン製または銅製

標準構成品
本体 (レーザ発振器内蔵)、電源ケーブル (10m)、ハンドトーチ (10m)、ワーク接触センサクリップ (10m)、フットペダル (10m)、
インターロック付保護面または保護メガネ (10m)、ノズル (銅またはカーボン) 5個、保護ガラス 5枚

オプション
 寒冷地仕様
※寒さに弱いファイバーレーザ発振器の特性をカバーでき、冬場の工場内の気温が5度以下になる現場には搭載をおすすめします。
 レーザ遮光パーテーション (※1) または レーザ遮光枠付き作業台
※1: レーザ管理区域を設けるためのオプション。工場内のレイアウトに応じて設計することも可能です。
 ロボットモード (専用ジョイント付)
※トーチを直交ステージやロボットに搭載し、簡単に自動溶接に切り替えることができます。
※本ページに記載されている仕様および外観は予告なく変更する場合がございます。
※本装置はレーザ管理区域を設定してご使用ください。

本装置には加工用としてクラス4の不可視光レーザを、ガイド光としてクラス2の可視光レーザを使用しています。

●クラス4不可視光レーザ:ビームと散乱光の目や皮膚の被ばくは危険です。見たり触れたりしないこと。
●クラス2可視光レーザ:ビームをのぞきこまないこと

安全にお使いいただくために、ご使用の前には必ず装置付属の取扱説明書をよくお読みください。
